मैनुअल: WiFi Smart Water Pump Controller S1
Smart Pump Controller S1 भाग
स्थापना और उपयोग गाइड
सुनिश्चित करें कि उपकरण क्षेत्र में हमेशा अच्छा 2.4GHz WiFi सिग्नल पहुँचे।
उपकरण के प्रदर्शन के लिए इष्टतम Wi-Fi सिग्नल की ताकत बहुत महत्वपूर्ण है। स्थापना से पहले, एक मोबाइल ऐप (WiFi Analyzer) का उपयोग करके, जिसमें 3dBm संदर्भ एंटीना हो, स्थान पर सिग्नल को मापें। सुनिश्चित करें कि यह -30 dBm और -78 dBm के बीच है। कनेक्ट करने के बाद, इसे नियमित रूप से उपकरण के वेबपेज पर सत्यापित करें।
यदि WiFi सिग्नल की ताकत कमजोर है, तो WiFi रेंज एक्सटेंडर जोड़ने पर विचार करें।
पंप आवश्यकताएं
सुनिश्चित करें कि पंप की बिजली खपत 10 एम्पियर से अधिक न हो, ताकि संभावित नुकसान या सिस्टम ओवरलोड को रोका जा सके। यह 120 वी सिस्टम के लिए अधिकतम 1200 वाट और 220 वी सिस्टम के लिए 2200 वाट तक होता है। इन सीमाओं को पार करने से सिस्टम की सुरक्षा और कार्यक्षमता प्रभावित हो सकती है।बिजली आवश्यकताएं
डिवाइस को एसी 120V या 220V, 50/60 Hz की बिजली आपूर्ति की आवश्यकता होती है, जिसमें सिंगल-फेज कनेक्शन और न्यूट्रल लाइन शामिल हो।सुरक्षा आवश्यकताएं
चूंकि यह एक प्रायोगिक डिवाइस है, उपयोगकर्ता सुरक्षित स्थापना और संचालन सुनिश्चित करने के लिए जिम्मेदार है। सुनिश्चित करें कि सिस्टम में सुरक्षा के लिए एक थर्मल ब्रेकर हो और इसे ज्वलनशील सामग्री के पास न रखें। उपयोगकर्ता को डिवाइस की नियमित निगरानी भी करनी चाहिए ताकि यह सही और सुरक्षित रूप से काम करे।
डिवाइस कनेक्शन निर्देश
1. उपयुक्त केबल्स चुनें:
पंप के एम्परेज (अधिकतम 10 एम्पीयर) को संभालने के लिए ऐसे केबल्स का उपयोग करें जो सुरक्षित ऑपरेशन सुनिश्चित करें।
सुनिश्चित करें कि केबल्स आवश्यक पावर लोड के अनुसार रेटेड हैं।

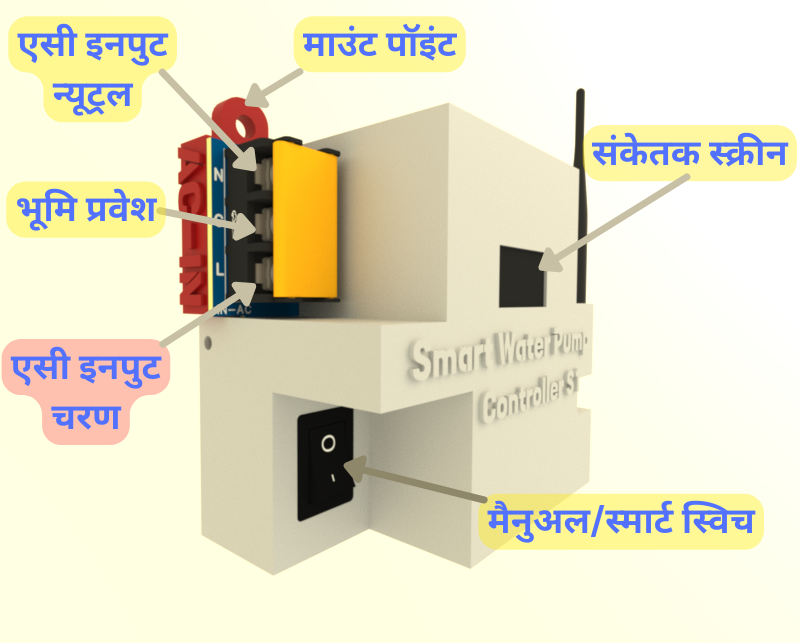

- AC इनपुट तारों की पहचान करें: आपको पावर स्रोत से आने वाले लाइन (लाइव), न्यूट्रल, और ग्राउंड तारों की पहचान करनी होगी।

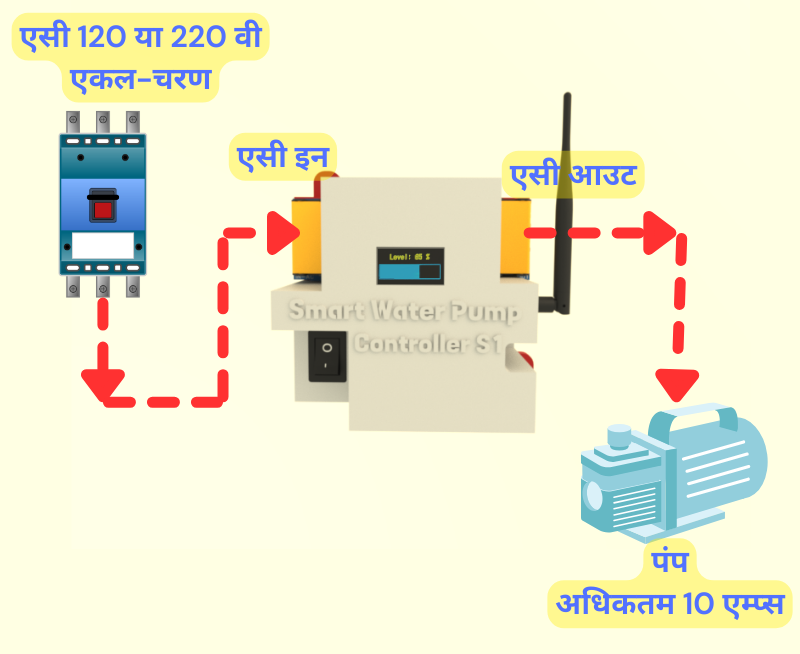

- तारों को AC-IN से जोड़ें: लाइन (लाइव) तार को लाइन (L) टर्मिनल से, न्यूट्रल तार को न्यूट्रल (N) टर्मिनल से, और ग्राउंड तार को ग्राउंड (G) टर्मिनल पर डिवाइस के AC-IN सेक्शन में जोड़ें। सुनिश्चित करें कि प्रत्येक तार सही ढंग से सुरक्षित है ताकि कोई भी ढीला कनेक्शन न हो।

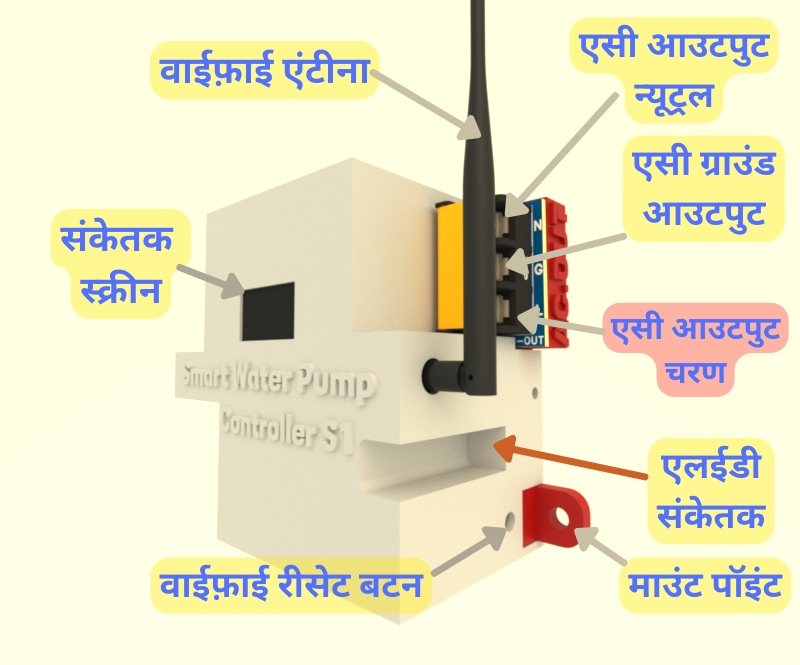

- पंप से जोड़ें: डिवाइस के AC-Out सेक्शन में, प्रक्रिया को दोहराएं लाइन तार को लाइन (L) टर्मिनल से, न्यूट्रल तार को न्यूट्रल (N) टर्मिनल से, और ग्राउंड तार को ग्राउंड (G) टर्मिनल से जोड़ें।
- सुनिश्चित करें कि कनेक्शन सही, सुरक्षित और टाइट हैं ताकि पंप का विश्वसनीय ऑपरेशन सुनिश्चित हो।
4. डिवाइस को माउंट करें:
डिवाइस पर मौजूद माउंटिंग पॉइंट्स का उपयोग करके इसे दीवार या किसी अन्य स्थिर सतह पर सुरक्षित रूप से लगाएं।
सुनिश्चित करें कि माउंटिंग स्थान सूखा, सुलभ है और डिवाइस के चारों ओर उचित वेंटिलेशन की अनुमति देता है।
5. कनेक्शन जांचें:
डिवाइस को चालू करने से पहले, सभी कनेक्शन्स को दोबारा जांचें ताकि यह सुनिश्चित हो कि वे सही तरीके से जुड़े हुए हैं और कोई त्रुटि नहीं है। गलत तारों का जोड़ना मैलफंक्शन या पंप को नुकसान पहुंचा सकता है।
इस चरण में, डिवाइस को अपने स्थानीय इंटरनेट WiFi नेटवर्क से कनेक्ट करने के लिए कॉन्फ़िगर करें।
इससे आप डिवाइस को अपने प्रोफ़ाइल से जोड़ सकते हैं और अपनी सेटिंग्स को व्यक्तिगत रूप से कस्टमाइज़ कर सकते हैं।
चरण:
- 1) डिवाइस को AC पावर स्रोत से कनेक्ट करें और मैनुअल/स्मार्ट स्विच को ON पोजीशन पर स्विच करें। इससे LED और स्क्रीन चालू हो जाएंगे, जिससे पंप कंट्रोलर की स्मार्ट विशेषताएं सक्रिय होंगी। सुनिश्चित करें कि WiFi एंटीना पंप कंट्रोलर से सुरक्षित रूप से जुड़ा हुआ है।
-
2) मोबाइल फोन का उपयोग करके, WaterLevelProSetup नाम के 2.4GHz WiFi नेटवर्क को खोजें और क्रेडेंशियल/पासवर्ड: 1122334455 के साथ कनेक्ट करें।
यदि नेटवर्क का नाम दिखाई नहीं देता है या जल्दी से गायब हो जाता है, तो AC पावर इनपुट की जाँच करें या पंप कंट्रोलर पर WiFi रीसेट बटन दबाएं।WiFi को रीसेट करने के लिए, WiFi रीसेट बटन को 5 बार लगातार दबाएं।
-
3) अपनी स्थानीय WiFi प्रमाणीकरण जानकारी दर्ज करें।
चरण 2) पूरा करने के बाद, आपके मोबाइल फोन पर एक कैप्टिव पोर्टल दिखाई देगा। यह आपको एक वेबपेज पर ले जाएगा जहाँ आप वांछित Wi-Fi नेटवर्क का चयन कर सकते हैं और उसकी क्रेडेंशियल दर्ज कर सकते हैं। आपको अपने मौजूदा खाते से डिवाइस को जोड़ने के लिए एक ईमेल पता दर्ज करने के लिए प्रेरित किया जाएगा।
यदि कैप्टिव पोर्टल स्वचालित रूप से लोड नहीं होता है, तो इस URL का उपयोग करें http://192.168.4.1/ इसे मोबाइल से मैन्युअल रूप से लोड करने के लिए।
-
4) अपने डिवाइस को ऑनलाइन होने की जाँच करें
अपने मोबाइल को इंटरनेट से पुनः कनेक्ट करें और अपने Waterlevel.Pro खाते में लॉगिन करें। यदि सब कुछ सफलतापूर्वक हुआ, तो 2 मिनट के बाद, आप अपने खाते में नए डिवाइस को "ऑनलाइन" स्थिति के साथ सूचीबद्ध देखेंगे।
यदि डिवाइस 2 मिनट के बाद भी ऑनलाइन नहीं दिखाई देता है, तो पावर स्रोत को पुनः कनेक्ट करने का प्रयास करें या पूरी प्रक्रिया को दोहराएं डिवाइस पर WiFi रीसेट बटन को 5 बार लगातार दबाने के बाद।
स्मार्ट फ़ंक्शन का उपयोग करके पंप का स्वचालित नियंत्रण

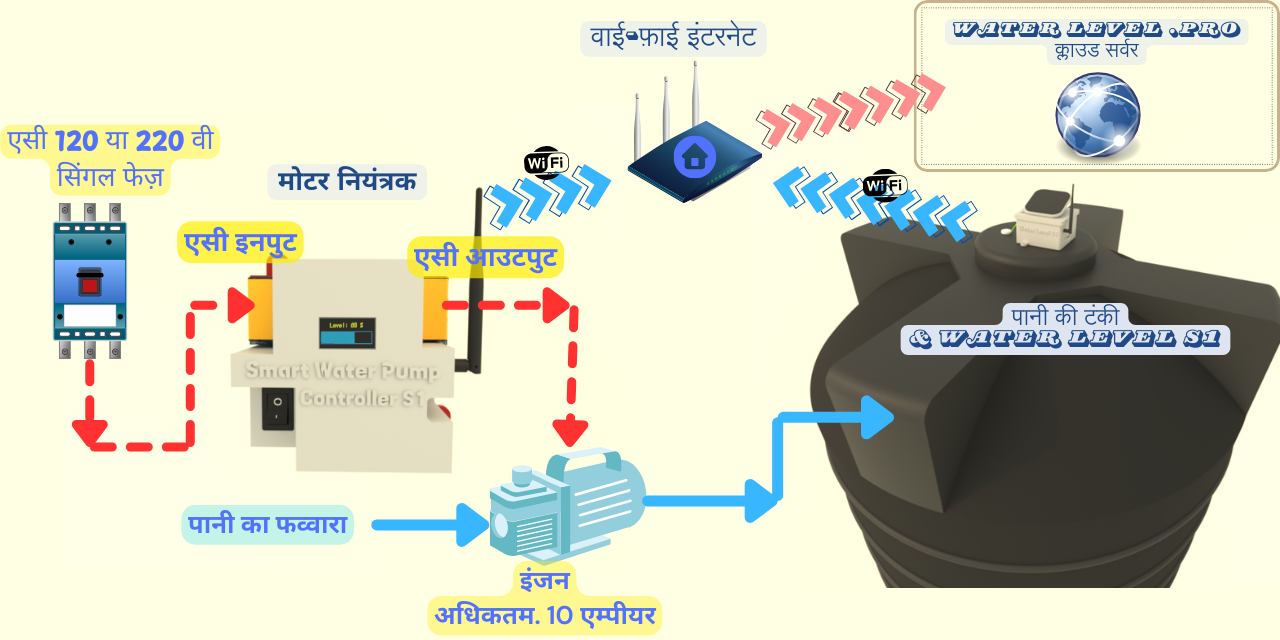

स्मार्ट स्वचालित शुरू और बंद फीचर्स को सक्षम करने के लिए, वाटर लेवल S1 सेंसर पानी के टैंक में इंस्टॉल किया जाना चाहिए जो इस डिवाइस द्वारा नियंत्रित पंप से जुड़ा हो। सावधानीपूर्वक इंस्टॉलेशन और उपयोग मैनुअल वाटर लेवल S1 सेंसर को पढ़ें और सुनिश्चित करें कि यह आपकी विशिष्ट स्थितियों के तहत विश्वसनीय और स्थिर जानकारी प्रदान करता है, इससे पहले कि आप स्मार्ट फीचर्स को सक्षम करें।
स्मार्ट फीचर्स को कैसे सक्षम करें:
-
1) लॉगिन करें
अपने WaterLevel.Pro खाते में लॉगिन करें, जिस ईमेल पते का उपयोग डिवाइस की Wi-Fi सेटिंग के दौरान दिया गया था। सही खाता सिंक्रनाइज़ेशन के लिए दोनों ईमेल समान होने चाहिए।
-
2) डिवाइस सेटिंग्स में "स्मार्ट मोड" सक्षम करें
लॉगिन करने के बाद, "मेरे डिवाइस" सूची में अपने नए डिवाइस को ढूंढें। डिवाइस के विवरण पृष्ठ को खोलें और नीचे "डिवाइस सेटिंग्स" बटन पर क्लिक करें।
सेटिंग्स में, "स्मार्ट मोड" सक्षम करें। सभी सेटिंग्स "डिवाइस सेटिंग्स" खंडों में दस्तावेजित हैं।
UI डेमो डिवाइस -
मैनुअल/स्मार्ट स्विच को स्मार्ट पंप कंट्रोलर को सक्रिय करने के लिए ON स्थिति पर सेट किया जाना चाहिए। यह सुनिश्चित करता है कि LED और स्क्रीन चालू हो जाएं, जिससे स्मार्ट फीचर्स सही तरीके से काम कर सकें।
मैन्युअल/स्मार्ट स्विच बटन का उपयोग करें
पंप नियंत्रक पर स्थित भौतिक मैन्युअल/स्मार्ट स्विच बटन आपको पंप को मैन्युअल रूप से संचालित करने की अनुमति देता है, जो एक साधारण स्विच की तरह कार्य करता है जो पंप को चालू करता है बिना इंटरनेट या स्मार्ट सुविधाओं की आवश्यकता के। इसे सक्षम करने के लिए, मैन्युअल/स्मार्ट स्विच को ऑफ स्थिति में स्थानांतरित करें। एलईडी और स्क्रीन बंद हो जाएंगे, लेकिन पंप चलना शुरू हो जाएगा।
यह ओपन-सोर्स इलेक्ट्रॉनिक्स प्रोजेक्ट/डिवाइस केवल प्रायोगिक, शैक्षणिक और विकासात्मक उद्देश्यों के लिए प्रदान किया गया है। इसे "जैसा है" के रूप में पेश किया गया है, बिना किसी वारंटी के, चाहे वह स्पष्ट हो या निहित। इसमें व्यापारिकता, किसी विशेष उद्देश्य के लिए उपयुक्तता, या अधिकारों का उल्लंघन न करने की निहित वारंटी शामिल है, लेकिन इन्हीं तक सीमित नहीं है।
इस डिवाइस का उपयोग करके, आप स्वीकार करते हैं और मानते हैं कि:
- आप इसके उपयोग से जुड़े सभी जोखिमों को स्वीकार करते हैं, जिसमें संपत्ति को नुकसान, व्यक्तिगत चोट, या किसी अन्य अनपेक्षित परिणाम शामिल हैं, लेकिन इन्हीं तक सीमित नहीं है।
- यह डिवाइस वाणिज्यिक, औद्योगिक या सुरक्षा-संवेदनशील अनुप्रयोगों के लिए प्रमाणित नहीं है। यह केवल डेवलपर्स, शौकीनों और अन्य उपयोगकर्ताओं के लिए है जिनके पास उचित तकनीकी विशेषज्ञता है।
- इस प्रोजेक्ट के निर्माता और वितरक इसके उपयोग, संशोधन या अन्य सिस्टम में एकीकरण से होने वाले किसी भी नुकसान, हानि या असुविधा के लिए जिम्मेदार नहीं हैं।
उपयोगकर्ता पूरी तरह से जिम्मेदार हैं कि इस डिवाइस का उपयोग उनके क्षेत्र में स्थानीय कानूनों, नियमों और सुरक्षा मानकों का पालन करता है।
ओपन सोर्स और ओपन हार्डवेयर
यह प्रोजेक्ट ओपन-सोर्स और ओपन-हार्डवेयर है। सोर्स कोड और हार्डवेयर डिज़ाइन फ़ाइलों तक पहुँचने के लिए निम्नलिखित लिंक का उपयोग करें:
