नियंत्रण इकाई जल टैंक के बाहर रखी जाती है।

HCSR04 सेंसर परिवार में से कोई भी उपयोग करें, जो 3.3V के साथ काम कर सकता है।

---

AJ-SR04M (सिफारिश की गई)

---

RCWL-1670 (विशेष केस और वाटरप्रूफ उपचार की आवश्यकता हो सकती है।)

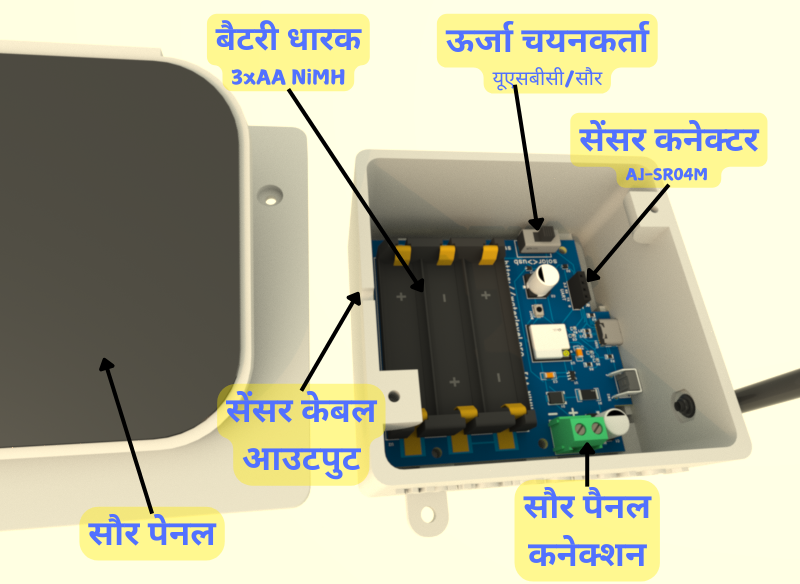

इनपुट पावर विकल्प:

• सौर पैनल ढक्कन

  जिन स्थानों पर प्रतिदिन कम से कम 3 घंटे सीधा सूरज का प्रकाश पड़ता है, वहां सौर पैनल का उपयोग किया जा सकता है।

  • पूरी तरह से बिना तार का और सौर ऊर्जा के माध्यम से स्वायत्त रूप से काम करने में सक्षम, बशर्ते कि क्षेत्र में पर्याप्त धूप मिले।
  • बाहरी उपयोग के लिए डिज़ाइन और परीक्षण किया गया, बारिश, धूप और आम बाहरी मौसम की स्थितियों के प्रति प्रतिरोधी।
  • 3 AA NiMH रिचार्जेबल बैटरी से संचालित, यह उपकरण आसान रखरखाव प्रदान करता है और कम धूप के दौरान बैकअप पावर प्रदान करता है।
  • यह सुनिश्चित करें कि अच्छी ब्रांड और गुणवत्ता वाली AA NiMH बैटरी का उपयोग करें, 2000 mA या उससे अधिक।
  • केवल AA NiMH रिचार्जेबल बैटरी का उपयोग करें।
  • उपकरण को क्षति से बचाने के लिए, कृपया बैटरी को हटा दें यदि वे समाप्त, क्षतिग्रस्त हों या यदि उपकरण को लंबे समय तक संग्रहित किया जाएगा और धूप के संपर्क में नहीं रहेगा।
  • जब सौर शक्ति को इनपुट के रूप में उपयोग कर रहे हों, तो सुनिश्चित करें कि USB-C पोर्ट सील हो ताकि बारिश या नमी से नुकसान न हो। दिए गए USB-C ढक्कन का उपयोग करें और वैकल्पिक रूप से अतिरिक्त सुरक्षा के लिए इसे सिलिकोन से सील करें।

• USB-C पावर

  घरेलू वातावरण या सीमित धूप वाले क्षेत्रों में संचालन के लिए, बस उपकरण को USB-C पोर्ट का उपयोग करके पावर स्रोत से जोड़ें।

  नोट: जब USB-C पोर्ट का उपयोग पावर के लिए किया जाता है, तो कृपया उपकरण को क्षति से बचाने के लिए बैटरियों को हटा दें।

  नोट: बाहरी वातावरण में या पानी के पास AC/DC पावर एडाप्टर का उपयोग करते समय विशेष सुरक्षा सावधानियों की आवश्यकता होती है। यदि आवश्यक हो, तो एक योग्य इलेक्ट्रीशियन से परामर्श करें। सुनिश्चित करें कि सभी केबलें सही ढंग से इन्सुलेटेड हैं ताकि वे पानी और अप्रत्याशित मौसम की स्थितियों से सुरक्षित रहें।

• उपकरण के लिए कॉन्फ़िगर किए गए पानी के स्तर मापने की आवृत्ति के आधार पर, यह प्रत्येक चक्र में लगभग 3.3V पर 6 सेकंड के लिए 70 mA तक की खपत कर सकता है।

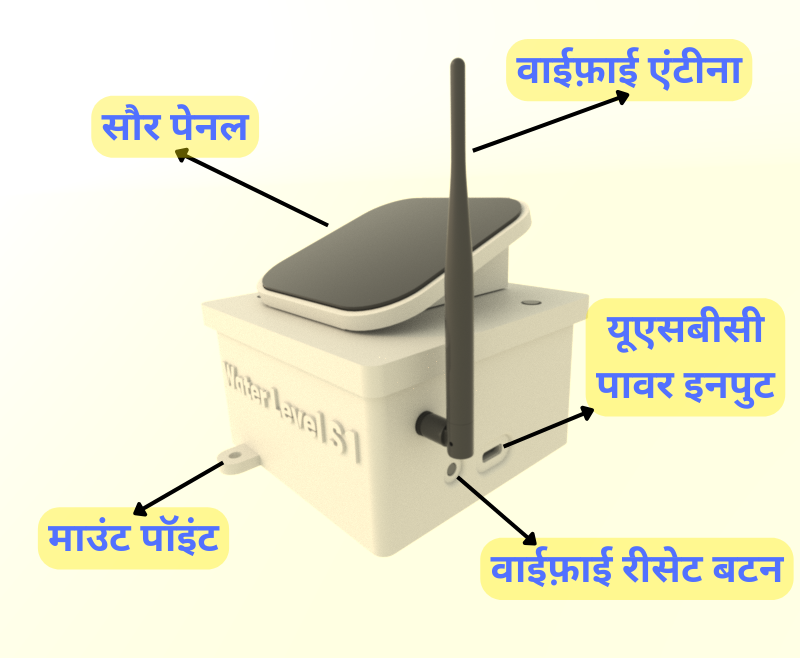

• पावर चयन: अपने पसंदीदा पावर स्रोत (सौर, USB-C) का चयन करने के लिए, उपकरण पर पावर सेलेक्टर स्विच ढूंढें। वांछित सेटिंग पर स्विच को टॉगल करें।

इस चरण में, डिवाइस को अपने स्थानीय इंटरनेट WiFi नेटवर्क से कनेक्ट करने के लिए कॉन्फ़िगर करें।

चरण:

• 1) डिवाइस को पावर स्रोत से कनेक्ट करें। सुनिश्चित करें कि WiFi एंटीना नियंत्रण इकाई पर जुड़ा हुआ है।
• 2) सेलफोन का उपयोग करके, 2.4GHz WiFi नेटवर्क खोजें और जुड़ें, जिसका नाम WaterLevelProSetup है, जिसका पासवर्ड: 1122334455 है।
  यदि नेटवर्क का नाम दिखाई नहीं देता है या जल्दी गायब हो जाता है, तो USBC पावर इनपुट की जाँच करें या नियंत्रण इकाई पर WiFi रीसेट बटन दबाएं।

  WiFi को रीसेट करने के लिए, डिवाइस को USBC केबल या सौर ऊर्जा का उपयोग करके चालू करें। पावर ऑन होने के तुरंत बाद, WiFi रीसेट बटन को तेज़ी से 2-3 बार दबाएं।
• 3) अपने स्थानीय WiFi प्रमाणीकरण जानकारी दर्ज करें।

  चरण 2) पूरा करने के बाद, आपके सेलफोन पर एक कैप्टिव पोर्टल दिखाई देगा। यह आपको एक वेबपेज पर ले जाएगा, जहाँ आप वांछित WiFi नेटवर्क का चयन कर सकते हैं और उसकी प्रमाणिकता (क्रेडेंशियल) दर्ज कर सकते हैं। आपको अपने मौजूदा खाते से डिवाइस को जोड़ने के लिए एक ईमेल पता भी दर्ज करने के लिए कहा जाएगा।

  यदि कैप्टिव पोर्टल स्वचालित रूप से लोड नहीं होता है, तो इस URL का उपयोग करें http://192.168.4.1/ इसे सेलफोन से मैन्युअल रूप से लोड करने के लिए।

• 4) जाँचें कि आपका डिवाइस ऑनलाइन है

  अपने सेलफोन को इंटरनेट से फिर से कनेक्ट करें और Waterlevel.Pro खाते में लॉगिन करें। यदि सब कुछ सफलतापूर्वक हुआ है, तो आपको अपने खाते में नया डिवाइस "ऑनलाइन" स्थिति के साथ सूचीबद्ध दिखाई देगा।

  यदि डिवाइस ऑनलाइन नहीं दिखाई देता है, तो पावर स्रोत को फिर से कनेक्ट करने का प्रयास करें या डिवाइस पर Wi-Fi Reset बटन दबाने के बाद पूरी प्रक्रिया को दोहराएँ।

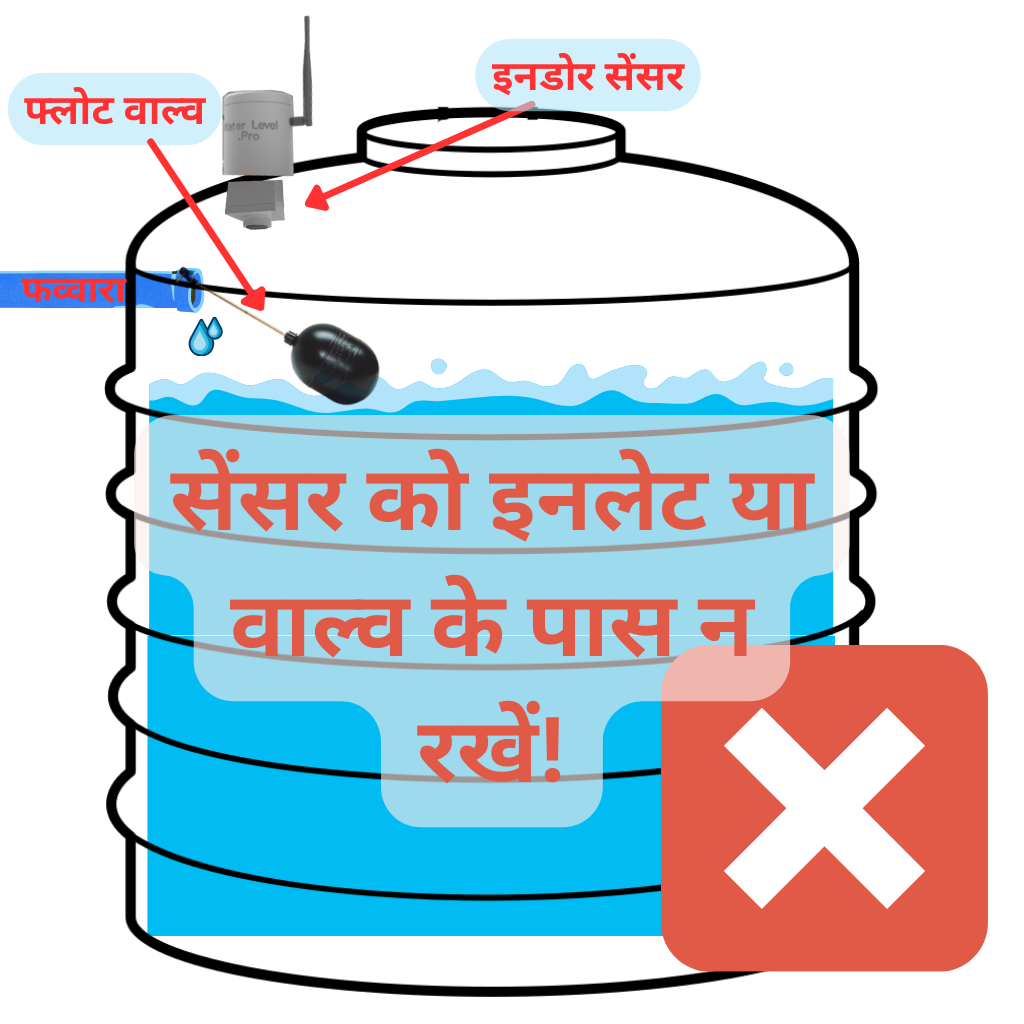

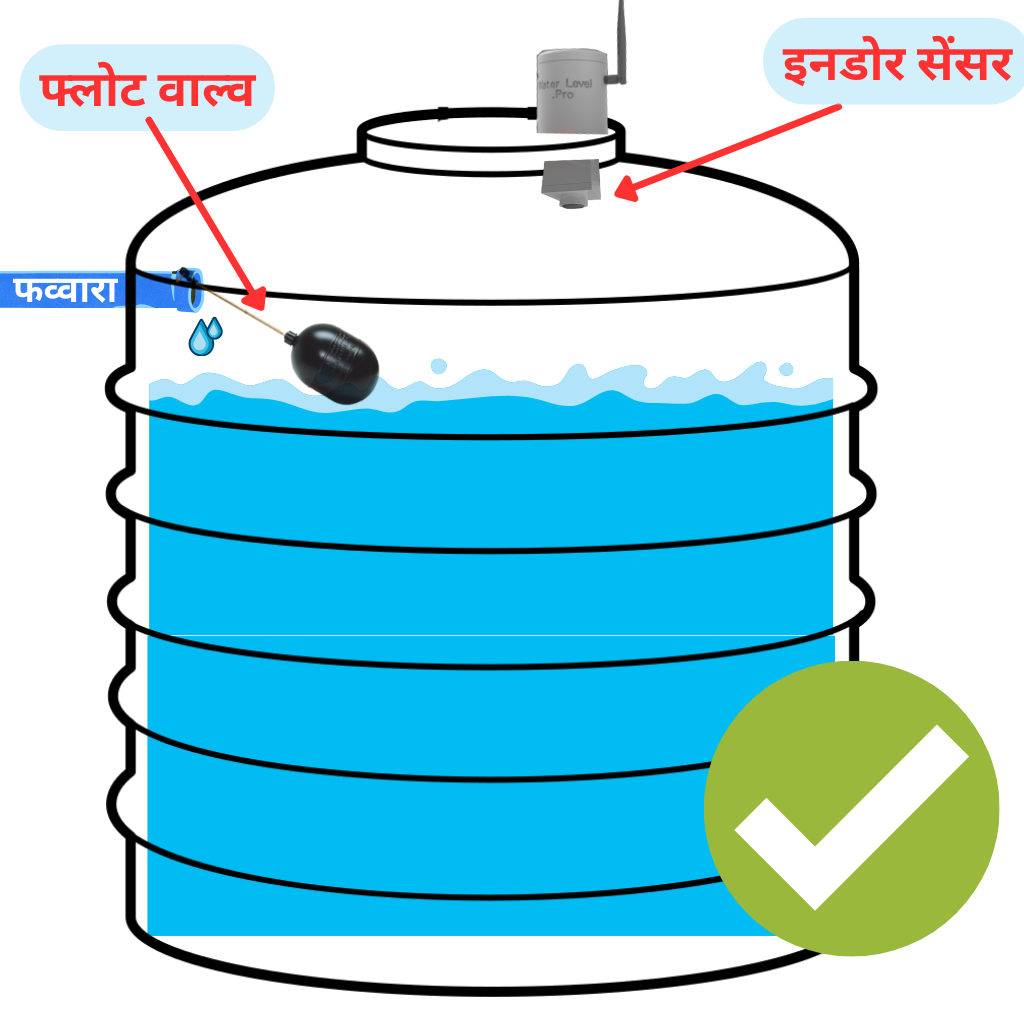

• डिवाइस सेंसर को पानी की टंकी के मुख्य जल प्रवेश से जितना हो सके उतना दूर रखें, पानी की टंकी की आंतरिक दीवार के बहुत पास जाने से बचें, ताकि जल टंकी भरते समय गलत माप न हो।

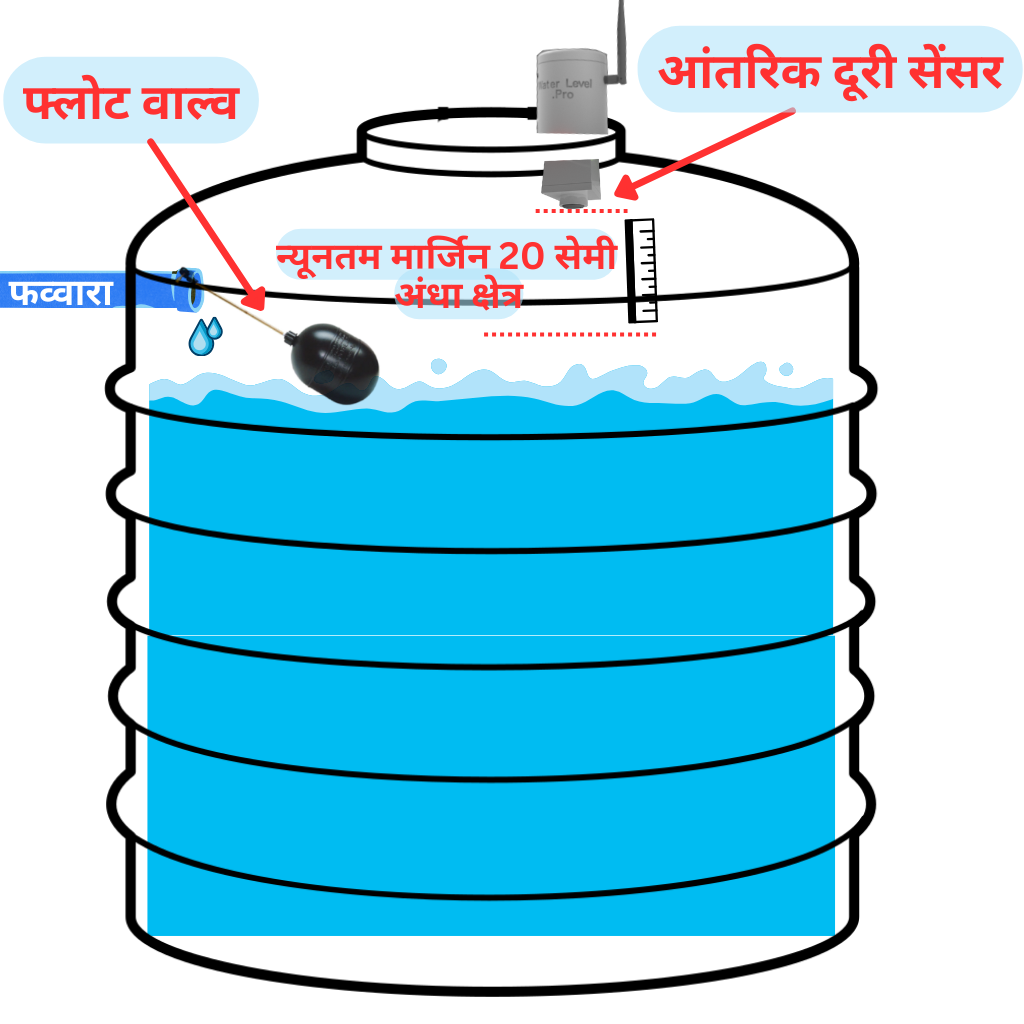

• ध्यान में रखें कि पानी की टंकी के अंदर रखा आंतरिक सेंसर का कम से कम 20 सेंटीमीटर (AJ-SR04M सेंसर) का अंतर होना चाहिए, जो इसके निचले स्थान से पानी की टंकी में पानी के अधिकतम स्तर तक पहुँच सकता है।



  यदि टैंक उस न्यूनतम दूरी को बनाए नहीं रख सकता है, तो सेंसर का अंधे क्षेत्र पहुँच जाता है और गलत यादृच्छिक माप रिपोर्ट किए जाएंगे। यदि आपको छोटा अंधे क्षेत्र (2 सेमी) चाहिए, तो RCWL-1670 सेंसर का उपयोग करें।

  स्थापना स्थान आपके पानी की टंकी के आकार, ढक्कन कैसे बंद होता है, और उसके स्थानीय परिस्थितियों के प्रति प्रतिरोध पर निर्भर कर सकता है। कृपया ऐसी स्थापना विधि चुनें जो यह सुनिश्चित करे कि डिवाइस सुरक्षित रूप से लगाया गया है और सुरक्षित है। चूँकि यह एक प्रायोगिक डिवाइस है, उपयोगकर्ता सही और सुरक्षित स्थापना सुनिश्चित करने के लिए जिम्मेदार है।

• ऊपरी कंट्रोल यूनिट का स्थान।

  कंट्रोल यूनिट को आपकी विशिष्ट सेटिंग और पसंद के आधार पर दो मुख्य तरीकों से इंस्टॉल किया जा सकता है। कृपया सुनिश्चित करें कि चुने गए तरीके से यह सुरक्षित और स्थिर तरीके से लगाया गया हो ताकि इष्टतम प्रदर्शन प्राप्त हो।

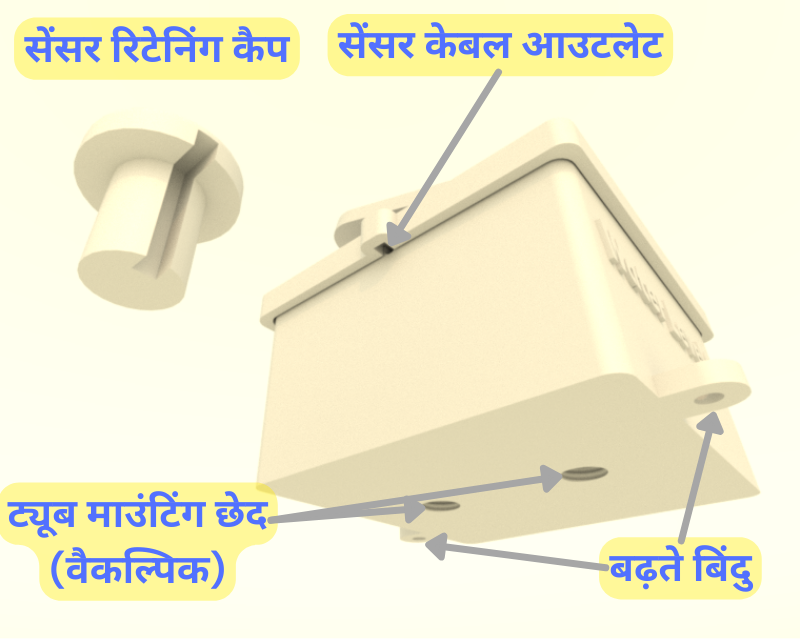

  स्क्रू माउंटिंग विधि:


  • नियंत्रण इकाई पर निर्दिष्ट माउंटिंग बिंदुओं को ढूंढें।
  • उचित शिकंजे का उपयोग करें ताकि इकाई को दीवार या पानी की टंकी के पास मजबूत पैनल जैसी समतल सतह पर मजबूती से जड़ा जा सके।
  • सुनिश्चित करें कि शिकंजे कसें हैं और इकाई मजबूती से फिक्स्ड है ताकि समय के साथ कोई हलचल या अलगाव न हो।

  ---

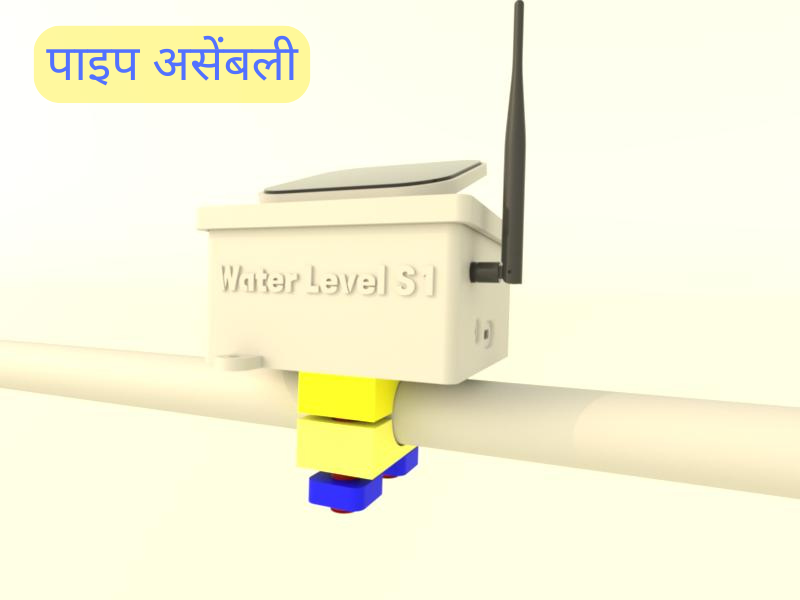

  पाइप माउंटिंग विधि:


  • यह विधि लगभग 27 मिमी व्यास वाली पाइप या बेलनाकार संरचना पर स्थापना के लिए आदर्श है।

  • मॉडल के साथ प्रदान किए गए शिकंजे, नट, और माउंटिंग सहायक उपकरण का उपयोग करें ताकि नियंत्रण इकाई को लगभग 27 मिमी व्यास वाली पाइप पर मजबूती से संलग्न किया जा सके।
  • सुनिश्चित करें कि इकाई कसकर सुरक्षित और सही तरीके से संरेखित है ताकि संचालन के दौरान कोई शिफ्टिंग या झुकाव न हो।
  • पाइप माउंटिंग विकल्प के लिए, 3D-प्रिंटेड शिकंजे की गुणवत्ता की जांच करें, क्योंकि वे प्रिंट गुणवत्ता, सामग्री या अन्य कारकों के आधार पर टूट सकते हैं।

  स्थापना विधि चाहे जो भी हो, हमेशा यह सत्यापित करें कि नियंत्रण इकाई ऐसी जगह पर माउंटेड है जो सुरक्षित, स्थिर है, और प्रतिकूल पर्यावरणीय परिस्थितियों से अच्छी तरह से संरक्षित है।

• सौर ऊर्जा के लिए कंट्रोल यूनिट का स्थान

  यदि आप कंट्रोल यूनिट को सौर ऊर्जा से संचालित कर रहे हैं, तो उपकरण को सूर्य के प्रकाश के संपर्क को अधिकतम करने के लिए सही स्थिति में रखना बहुत जरूरी है। इन दिशानिर्देशों का पालन करें जिससे सौर ऊर्जा का इष्टतम प्रदर्शन हो:

  • ओरिएंटेशन: सुनिश्चित करें कि सौर पैनल ऐसी दिशा में हो जहाँ दिन के समय सबसे अधिक सूर्य का प्रकाश मिले। अधिकांश क्षेत्रों में, इसका मतलब है कि उत्तरी गोलार्ध में पैनल को दक्षिण की ओर और दक्षिणी गोलार्ध में उत्तर की ओर रखा जाए।
  • बाधाओं से बचें: कंट्रोल यूनिट को ऐसे स्थान पर रखें जहाँ पेड़, इमारतें, या अन्य वस्तुओं की छाया न हो, जो दिन के समय सूर्य की रोशनी को अवरुद्ध कर सकती है।
  • नियमित रखरखाव: सौर पैनल को हल्के साबुन और पानी से समय-समय पर साफ करें, अल्कोहल या कठोर रसायनों से बचें। एक मुलायम कपड़े का उपयोग करें और साबुन के अवशेष को हटाने के लिए पूरी तरह से धोएं, जिससे पैनल कुशल और सुरक्षित बना रहे।

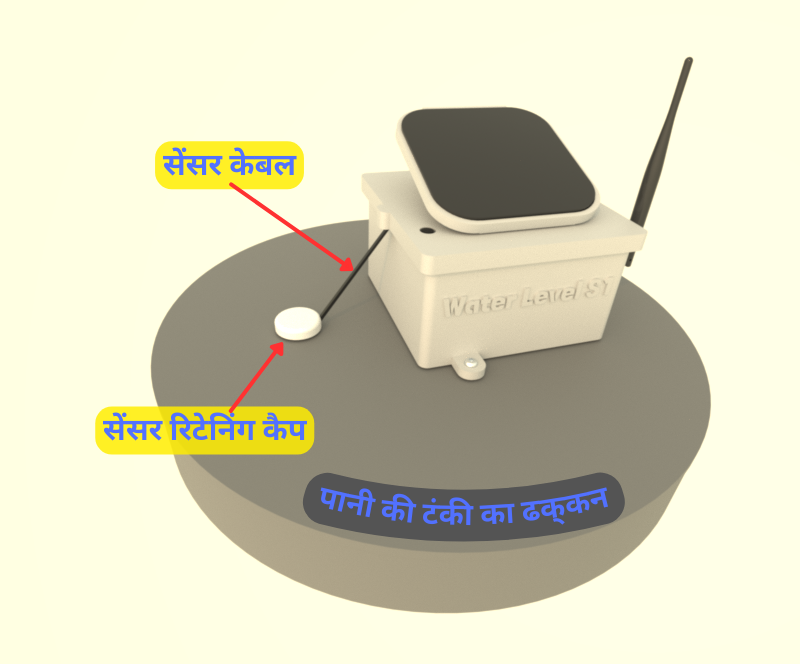

• AJ-SR04M आंतरिक सेंसर को माउंट करें

  • टैंक के ढक्कन में 12 मिमी का छेद ड्रिल करें, पानी के इनलेट और दीवार से दूर।
  • सेंसर केबल को थ्रेड करें, सेंसर को पानी की ओर इंगीत करें।

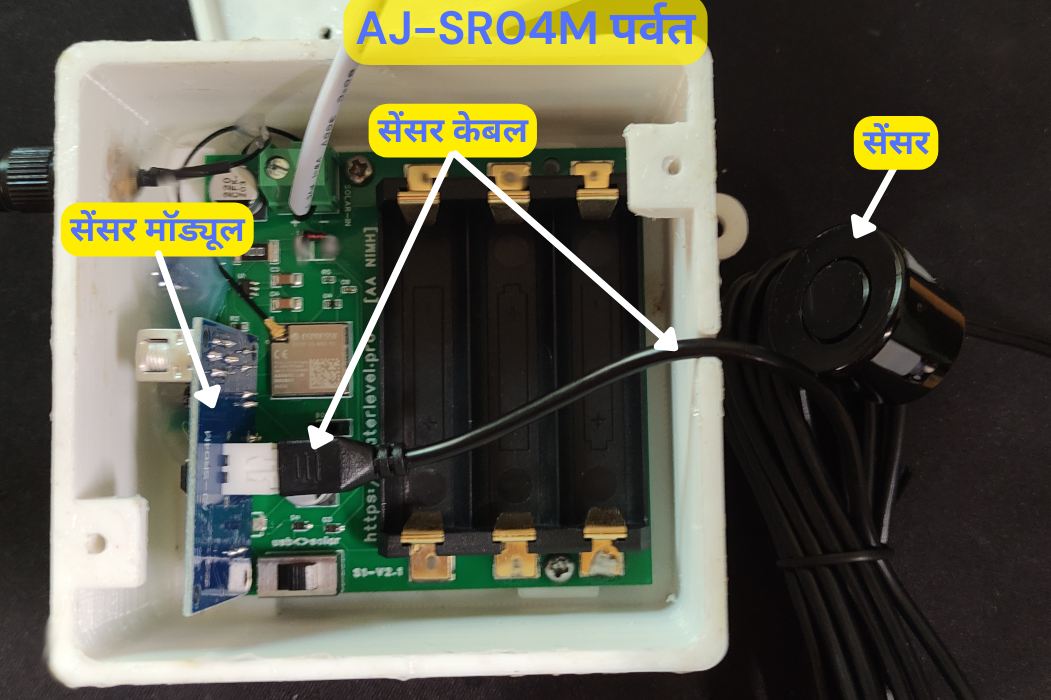

  • S1 का ढक्कन खोलें और सेंसर केबल को अंदर के मॉड्यूल से कनेक्ट करें।

  • ढक्कन बंद करें, इसे सील करें ताकि नमी से बचाव हो सके, और केबल का सही प्रकार से बाहर निकलना सुनिश्चित करें।

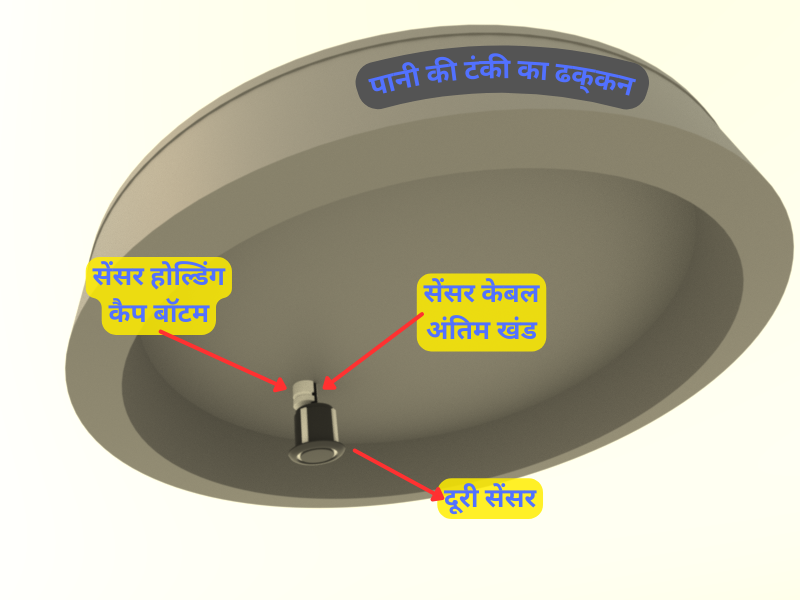

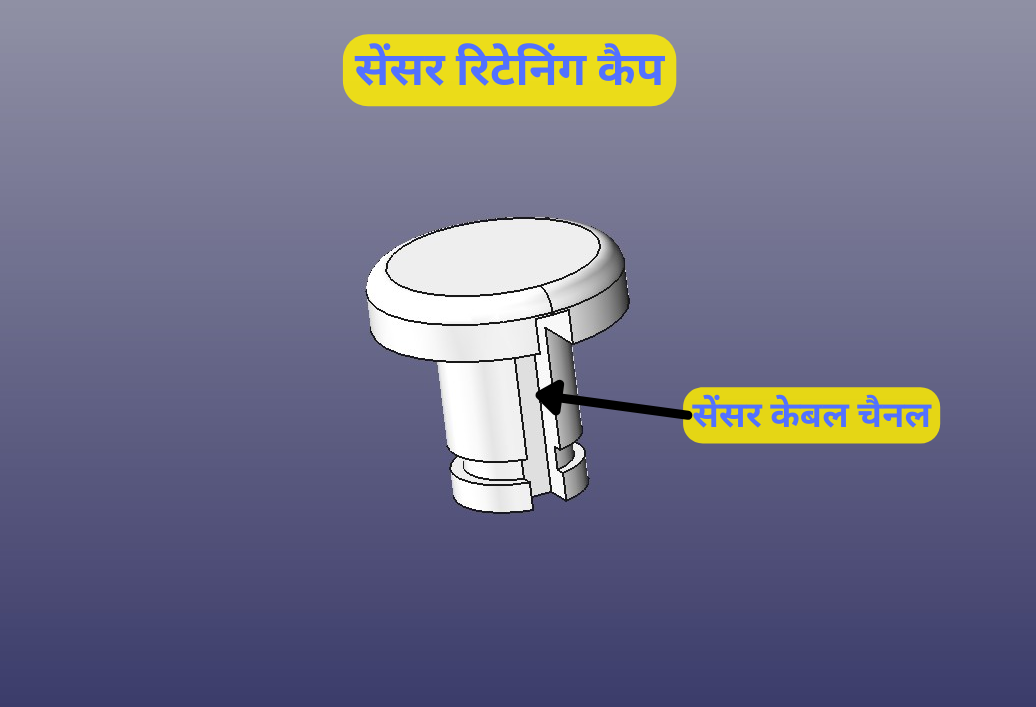

  • सेंसर को आपूर्ति की गई माउंटिंग कैप से जोड़ें, और इसे टैंक के शीर्ष के पास कसें। यदि आवश्यक हो, तो छेद को बड़ा करें और बेहतर सील के लिए सिलिकॉन का उपयोग करें।

  • बचे हुए सेंसर केबल को सुरक्षित करें ताकि वह हिले और क्षतिग्रस्त न हो।

पानी की स्तर को सही तरीके से मापने के लिए, आपको डिवाइस को इस प्रकार सेट करना होगा कि यह उस बिंदु को पहचान सके जहां टैंक को खाली माना जाता है। संक्षेप में, यह सुनिश्चित करता है कि डिवाइस टैंक की कुल क्षमता को सही तरीके से गणना करता है।

• 1) लॉग इन करें

  अपने WaterLevel.Pro खाते में उसी ईमेल पते का उपयोग करके लॉग इन करें जो डिवाइस के Wi-Fi सेटअप के दौरान दिया गया था। सुनिश्चित करें कि दोनों ईमेल मेल खाते हैं ताकि खाता सिंक्रनाइज़ेशन सही तरीके से हो सके।

• 2) "खाली स्तर" को सेटिंग्स में अपडेट करें

  लॉग इन करने के बाद, अपने नए डिवाइस को "मेरे डिवाइस" सूची में ढूंढें। डिवाइस के विवरण पृष्ठ को खोलें और नीचे "डिवाइस सेटिंग्स" बटन पर क्लिक करें।

  सेटिंग्स में, "खाली स्तर" को समायोजित करें और उस दूरी (सेंटीमीटर में) को दर्ज करें जो आंतरिक सेंसर से टैंक के तल तक है, जो उस बिंदु को दर्शाता है जब आप टैंक को खाली मानते हैं।

• 3) "शीर्ष सीमा" को सेटिंग्स में अपडेट करें

  शीर्ष सीमा संपत्ति पानी के टैंक के ऊपर उपयोग नहीं होने वाले स्थान को निर्दिष्ट करती है। सामान्यतः, टैंकों के ऊपर कम से कम 20 सेंटीमीटर खाली स्थान होता है ताकि ओवरफ्लो को रोका जा सके, जिसे एक फ्लोट वाल्व या इसी तंत्र द्वारा नियंत्रित किया जाता है। इस मान को सेट करने से अधिक सटीक रीडिंग्स सुनिश्चित होती हैं, यह दिखाती है कि टैंक जब वास्तव में % क्षमता पर होता है।

  सेटिंग्स में, शीर्ष सीमा को समायोजित करें ताकि सेंसर से अधिकतम जल स्तर तक की दूरी (सेंटीमीटर में) को परिभाषित किया जा सके। यह सुनिश्चित करता है कि सिस्टम टैंक के ऊपर उपयोग नहीं होने वाले स्थान को ध्यान में रखते हुए अधिक सटीक माप प्रदान करता है।

  ---

  सेंसर मॉडल के आधार पर, इसमें एक ब्लाइंड स्पॉट हो सकता है जहां यह सही तरीके से माप नहीं सकता। यदि पानी का स्तर इस ब्लाइंड क्षेत्र में प्रवेश करता है, तो सेंसर बेतरतीब या अविश्वसनीय माप रिपोर्ट कर सकता है।

  • AJ-SR04M: AJ-SR04M सेंसर का एक ब्लाइंड क्षेत्र है 20 सेंटीमीटर, यानी यह इस सीमा के भीतर माप नहीं सकता
  • RCWL-1670: RCWL-1670 सेंसर का एक ब्लाइंड क्षेत्र है 2 सेंटीमीटर, यानी यह इस सीमा के भीतर सही तरीके से माप नहीं सकता। सही कार्यक्षमता सुनिश्चित करने के लिए, कम से कम 2 सेंटीमीटर की शीर्ष सीमा सेट करें।
