Manual: WiFi Smart Water Pump Controller S1

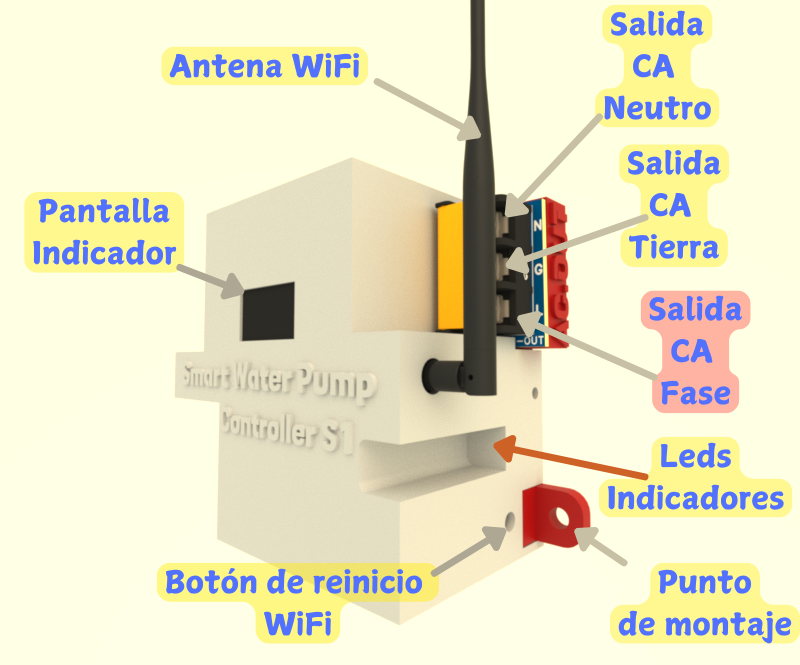

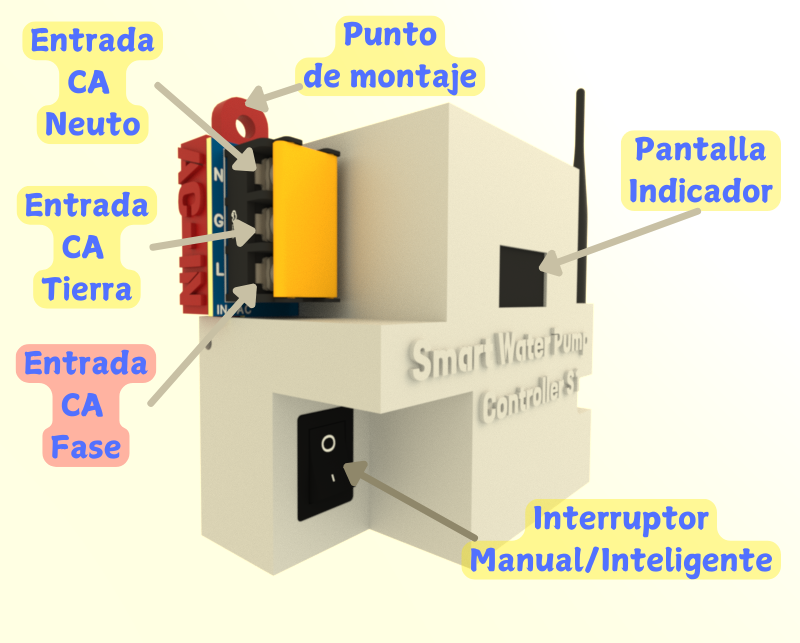

Smart Pump Controller S1 Partes
Guía de instalación y uso
Asegúrese de que una buena señal de WiFi de 2.4GHz llegue al área del dispositivo en todo momento.
La intensidad de la señal Wi-Fi óptima es crucial para el rendimiento del dispositivo. Antes de la instalación, use una aplicación móvil (WiFi Analyzer) con una antena de referencia de 3dBm para medir la señal en el lugar. Asegúrese de que esté entre -30 dBm y -78 dBm. Después de conectar, verifique regularmente esto en la página web del dispositivo.
Si la intensidad de la señal WiFi es débil, considere agregar extensores de alcance WiFi.
Requisitos del Motor de Agua
Asegúrate de que el consumo de energía del motor de agua no exceda 10 amperios para evitar daños o sobrecarga del sistema. Esto equivale a un máximo de 1200 W para un sistema de 120 V y 2200 W para un sistema de 220 V. Exceder estos límites puede comprometer la seguridad y funcionalidad del sistema.Requisitos de Energía
El dispositivo requiere una entrada de energía de CA 120V o 220V, 50/60 Hz, con una conexión monofásica y línea neutra.Requisitos de Seguridad
Dado que este es un dispositivo experimental, el usuario es responsable de garantizar una instalación y operación seguras. Asegúrate de que el sistema tenga un interruptor térmico para protección y evita colocarlo cerca de materiales inflamables. El usuario también debe monitorear el dispositivo regularmente para asegurarse de que funcione correctamente y de manera segura.

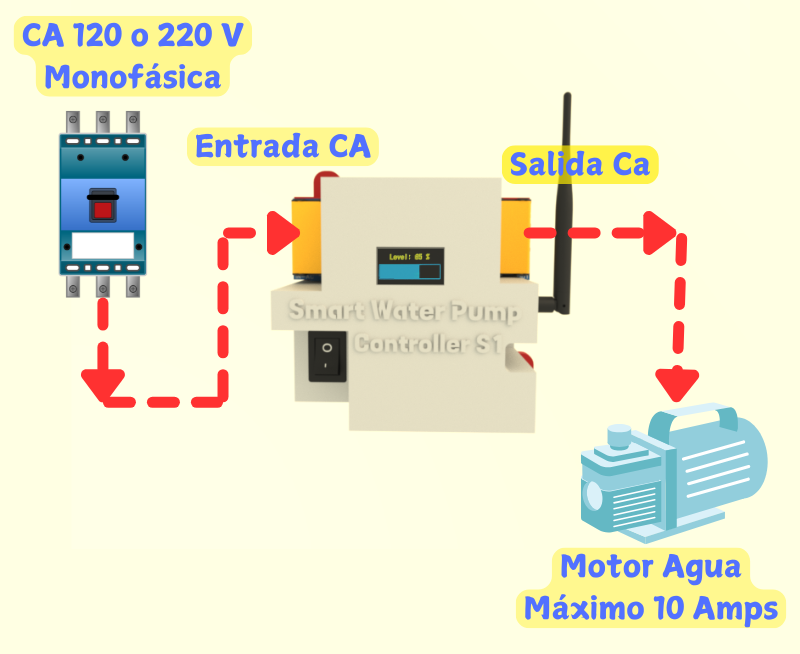

Instrucciones de Conexión del Dispositivo
1. Selecciona los Cables Adecuados:
Usa cables que puedan manejar el amperaje del motor de agua (hasta 10 amperios) para garantizar una operación segura.
Asegúrate de que los cables estén clasificados para la carga de energía requerida.
- Identifica los cables de entrada de CA: Deberás identificar los cables de Línea (Fase), Neutro y Tierra que provienen de la fuente de energía.
- Conecta los cables a AC-IN: Conecta el cable de Línea (Fase) al terminal Línea (L), el cable de Neutro al terminal Neutro (N), y el cable de Tierra al terminal Tierra (G) en la sección AC-IN del dispositivo. Asegúrate de que cada cable esté bien sujeto para evitar conexiones flojas.
- Conecta el motor de agua: En la sección AC-Out del dispositivo, repite el proceso conectando el cable de Línea al terminal Línea (L), el cable de Neutro al terminal Neutro (N), y el cable de Tierra al terminal Tierra (G).
- Asegúrate de que las conexiones sean correctas, seguras y estén bien ajustadas para garantizar un funcionamiento confiable del motor de agua.
4. Monta el Dispositivo:
Usa los puntos de montaje del dispositivo para fijarlo de manera segura a una pared
o superficie estable. Asegúrate de que la ubicación de montaje esté seca, sea accesible y permita una ventilación adecuada alrededor del dispositivo.
5. Verifica las Conexiones:
Antes de encender el dispositivo, revisa todas las conexiones para asegurarte de que estén correctamente colocadas y no haya errores. Un cableado incorrecto podría causar fallos o daños en el motor de agua.
En este paso, configura el dispositivo para que se conecte a tu red WiFi local de internet.
Esto te permitirá vincular el dispositivo a tu perfil y personalizar tus configuraciones.
Pasos:
- 1) Conecta el dispositivo a una fuente de alimentación de CA y cambia el Interruptor Manual/Inteligente a la posición ON. Esto encenderá los LEDs y la pantalla, habilitando las funciones inteligentes del controlador del motor de agua. Asegúrate de que la antena WiFi esté conectada firmemente al Controlador del Motor de Agua.
-
2) Usando un celular, busca y conéctate a una red WiFi de 2.4GHz llamada WaterLevelProSetup con la contraseña: 1122334455
Si el nombre de la red no aparece o desaparece rápidamente, verifica la entrada de CA o presiona el botón de Reinicio WiFi en el Controlador del Motor de Agua.Para reiniciar el WiFi, presiona el botón Reinicio WiFi 5 veces consecutivas.
-
3) Ingresa la información de autenticación de tu WiFi local.
Después de completar el paso 2), aparecerá un Portal Cautivo en tu celular. Esto te guiará a una página web donde podrás seleccionar la red Wi-Fi deseada e ingresar sus credenciales. También se te pedirá que ingreses una dirección de correo electrónico para vincular el dispositivo a tu cuenta existente.
Si el Portal Cautivo no se carga automáticamente, usa esta URL http://192.168.4.1/ para cargarlo manualmente desde tu celular.
-
4) Verifica que tu dispositivo esté en línea
Reconecta tu celular a internet e inicia sesión en tu cuenta de Waterlevel.Pro. Si todo fue exitoso, después de 2 minutos, verás el nuevo dispositivo listado en tu cuenta con un estado "En línea".
Si el dispositivo no aparece en línea después de 2 minutos, intenta reconectar la fuente de alimentación o repetir todo el proceso después de presionar el botón Reinicio WiFi 5 veces consecutivas en el dispositivo.

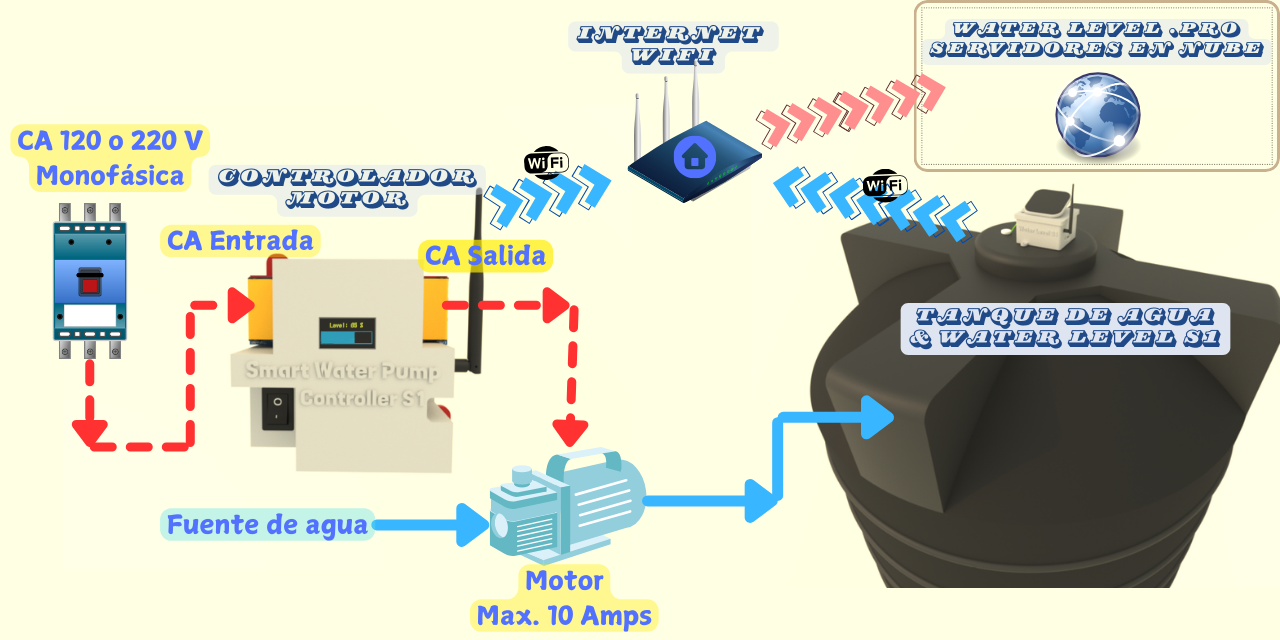

Usando Funciones Inteligentes para Control Automático del Motor de Agua
Para habilitar las funciones inteligentes de inicio y paro automático, se debe instalar un sensor Water Level S1 en el tanque de agua conectado al motor de agua controlado por este dispositivo. Lea cuidadosamente el manual de instalación y uso del sensor Water Level S1 y asegúrese de que proporcione información confiable y estable según sus condiciones específicas antes de activar las funciones inteligentes.
Cómo habilitar las funciones inteligentes:
-
1) Inicie sesión
Inicie sesión en su cuenta de WaterLevel.Pro utilizando la misma dirección de correo electrónico proporcionada durante la configuración Wi-Fi del dispositivo. Asegúrese de que ambos correos coincidan para una correcta sincronización de la cuenta.
-
2) Habilite el "Modo Inteligente" en la configuración del dispositivo
Después de iniciar sesión, localice su nuevo dispositivo en la lista de "Mis Dispositivos". Abra la página de detalles del dispositivo y haga clic en el botón "Configuración del Dispositivo" al final.
En la configuración, habilite el "Modo Inteligente". Todos los ajustes están documentados en las secciones de "Configuración del Dispositivo".
Dispositivo de Demostración UI -
Interruptor Manual/Inteligente debe estar en la posición ON para activar el controlador inteligente del motor de agua. Esto asegura que los LEDs y la pantalla se enciendan, permitiendo que las funciones inteligentes funcionen correctamente.
Uso del botón Interruptor Manual/Inteligente
El botón físico Interruptor Manual/Inteligente en el controlador del motor de agua te permite operar el motor de agua manualmente, funcionando como un interruptor simple que enciende el motor de agua sin necesidad de internet o funciones inteligentes. Para habilitar esto, mueve el Interruptor Manual/Inteligente a la posición OFF. Los LEDs y la pantalla se apagarán, pero el motor de agua comenzará a funcionar.
Este proyecto/dispositivo electrónico de código abierto se proporciona estrictamente con fines experimentales, educativos y de desarrollo. Se ofrece "tal cual", sin garantías de ningún tipo, ya sean expresas o implícitas. Esto incluye, pero no se limita a, garantías implícitas de comerciabilidad, idoneidad para un propósito particular o no infracción.
Al utilizar este dispositivo, usted reconoce y acepta que:
- Usted asume todos los riesgos asociados con su uso, incluyendo, pero no limitándose a, daños a la propiedad, lesiones personales o cualquier otra consecuencia no deseada.
- Este dispositivo no está certificado para aplicaciones comerciales, industriales o de seguridad crítica. Está destinado únicamente a desarrolladores, aficionados y otros usuarios con conocimientos técnicos adecuados.
- Los creadores y distribuidores de este proyecto no son responsables por ningún daño, pérdida o inconveniente resultante de su uso, modificación o integración en otros sistemas.
Los usuarios son los únicos responsables de asegurar que el uso de este dispositivo cumpla con las leyes, regulaciones y estándares de seguridad locales en su región.
Código Abierto & Hardware Abierto
Este proyecto es de código abierto y hardware abierto. Accede al código fuente y archivos de diseño de hardware a través de los siguientes enlaces:
