La Unidad de Control se coloca en el exterior del tanque de agua.

Utilice cualquiera de la familia de sensores HCSR04 que pueda trabajar con 3.3V

---

AJ-SR04M (recomendado)

---

RCWL-1670 (podría requerir una carcasa especial y tratamiento impermeable)

Opciones de Energía:

• Panel Solar

  En ubicaciones que reciben luz solar directa durante al menos 3 horas al día, se puede utilizar la tapa con panel solar.

  • Totalmente inalámbrico y capaz de funcionar de manera autónoma mediante energía solar, siempre que la zona reciba suficiente luz solar.
  • Diseñado y probado para uso en exteriores, resistente a la lluvia, la luz solar y las condiciones climáticas típicas del exterior.
  • Alimentado por 3 baterías recargables AA NiMH, el dispositivo ofrece un mantenimiento fácil y proporciona energía de respaldo durante períodos de baja luz solar.
  • Asegúrese de utilizar baterías AA NiMH de buena marca y calidad, de 2000 mA o más.
  • Solo use baterías recargables AA NiMH.
  • Para evitar daños al dispositivo, retire las baterías si están agotadas, dañadas, o si el dispositivo va a ser almacenado por un período prolongado sin exposición a la luz solar.
  • Al usar energía solar como fuente de entrada, asegúrese de que el puerto USB-C esté sellado para evitar daños por lluvia o humedad. Utilice la tapa USB-C proporcionada y opcionalmente selle con silicona para mayor protección.

• Energía USBC

  Para operar en entornos interiores o áreas con luz solar limitada, simplemente conecte el dispositivo a una fuente de energía utilizando el puerto USB-C.

  Nota: Al usar el puerto USB-C para la energía, asegúrese de que las baterías estén retiradas para evitar daños al dispositivo.

  Nota: Usar el adaptador de corriente AC/DC al aire libre o cerca del agua requiere precauciones de seguridad especiales. Consulte a un electricista calificado si es necesario. Asegúrese de que todos los cables estén adecuadamente aislados para protegerlos del agua y condiciones climáticas impredecibles.

• Dependiendo de la frecuencia de medición del nivel de agua configurada para el dispositivo, podría consumir hasta 70 mA durante aproximadamente 6 segundos a 3.3V, cada ciclo.

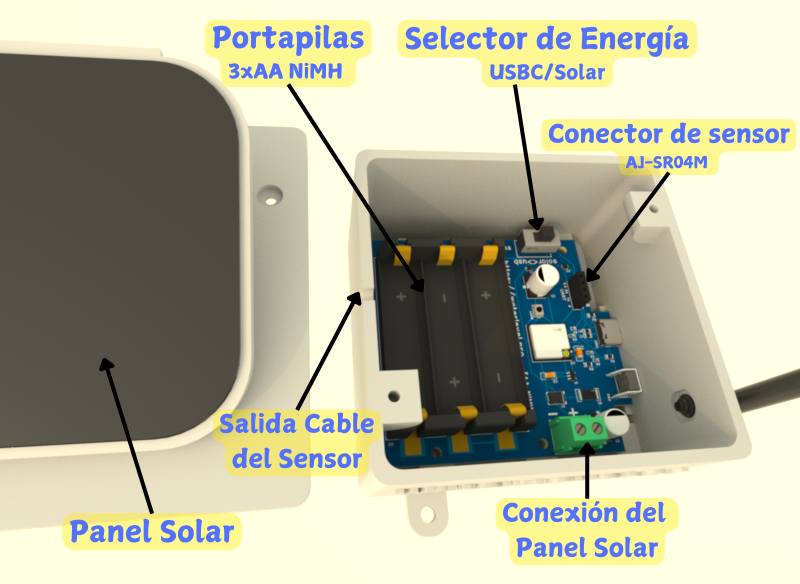

• Selección de energía: Para seleccionar su fuente de energía preferida (Solar, USB-C), localice el interruptor de Selector de energía en el dispositivo. Cambie el interruptor a la configuración deseada.

En este paso, configure el dispositivo para conectarse a su red WiFi local de internet

Pasos:

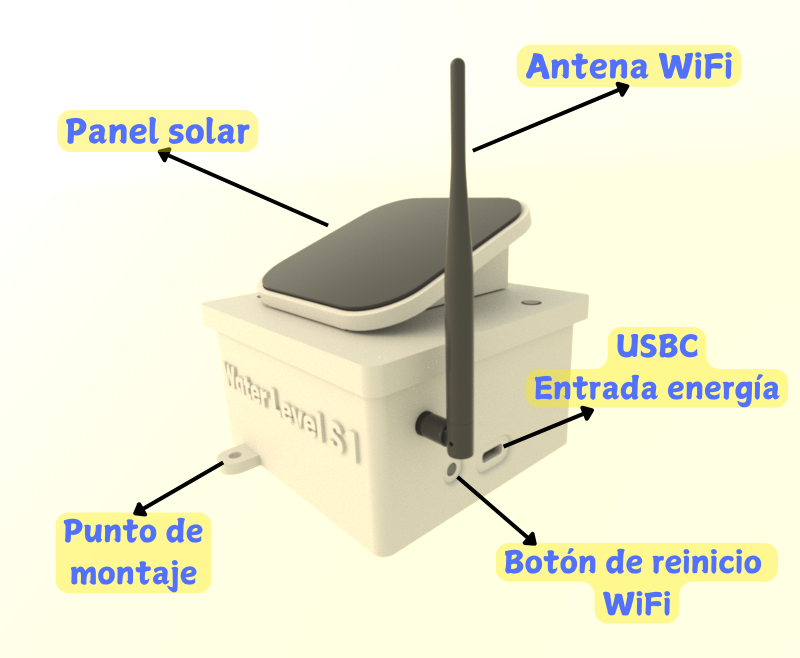

• 1) Conecte el dispositivo a una fuente de energía. Asegúrese de que la antena WiFi esté conectada en Unidad de Control.
• 2) Usando un teléfono móvil, busque y conéctese a una red WiFi de 2.4GHz llamada WaterLevelProSetup con credenciales/contraseña: 1122334455
  Si el nombre de la red no aparece o desaparece rápidamente, revise la entrada de energía USBC o presione el botón de reinicio de WiFi en Unidad de Control.

  Para reiniciar el Wi-Fi, encienda el dispositivo utilizando el cable USBC o energía solar. Inmediatamente después de encenderlo, presione rápidamente el botón de reinicio de Wi-Fi 2-3 veces.
• 3) Ingrese la información de autenticación de su WiFi local.

  Después de completar el paso 2), aparecerá un Portal Cautivo en su teléfono móvil. Esto lo guiará a una página web donde podrá seleccionar la red Wi-Fi deseada e ingresar sus credenciales. También se le pedirá que ingrese una dirección de correo electrónico para vincular el dispositivo a su cuenta existente.

  Si el Portal Cautivo no carga automáticamente, utilice esta url http://192.168.4.1/ para cargarlo manualmente desde el teléfono móvil.

• 4) Verifique que su dispositivo esté en línea

  Reconecte su teléfono móvil a internet y acceda a su cuenta en Waterlevel.Pro. Si todo fue exitoso, verá el nuevo dispositivo listado en su cuenta con el estado "En línea".

  Si el dispositivo no aparece en línea, intente reconectar la fuente de energía o repita todo el proceso después de presionar el botón Reinicio de Wi-Fi en el dispositivo.

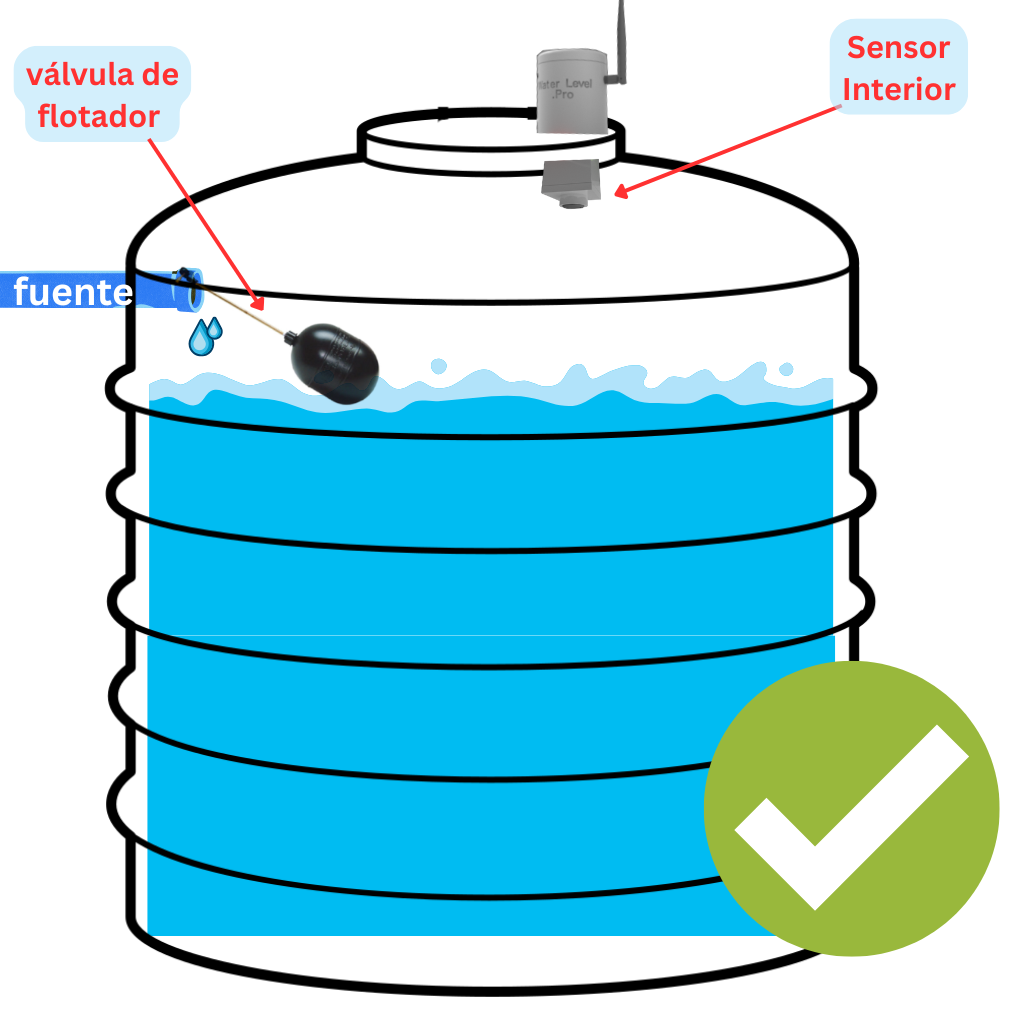

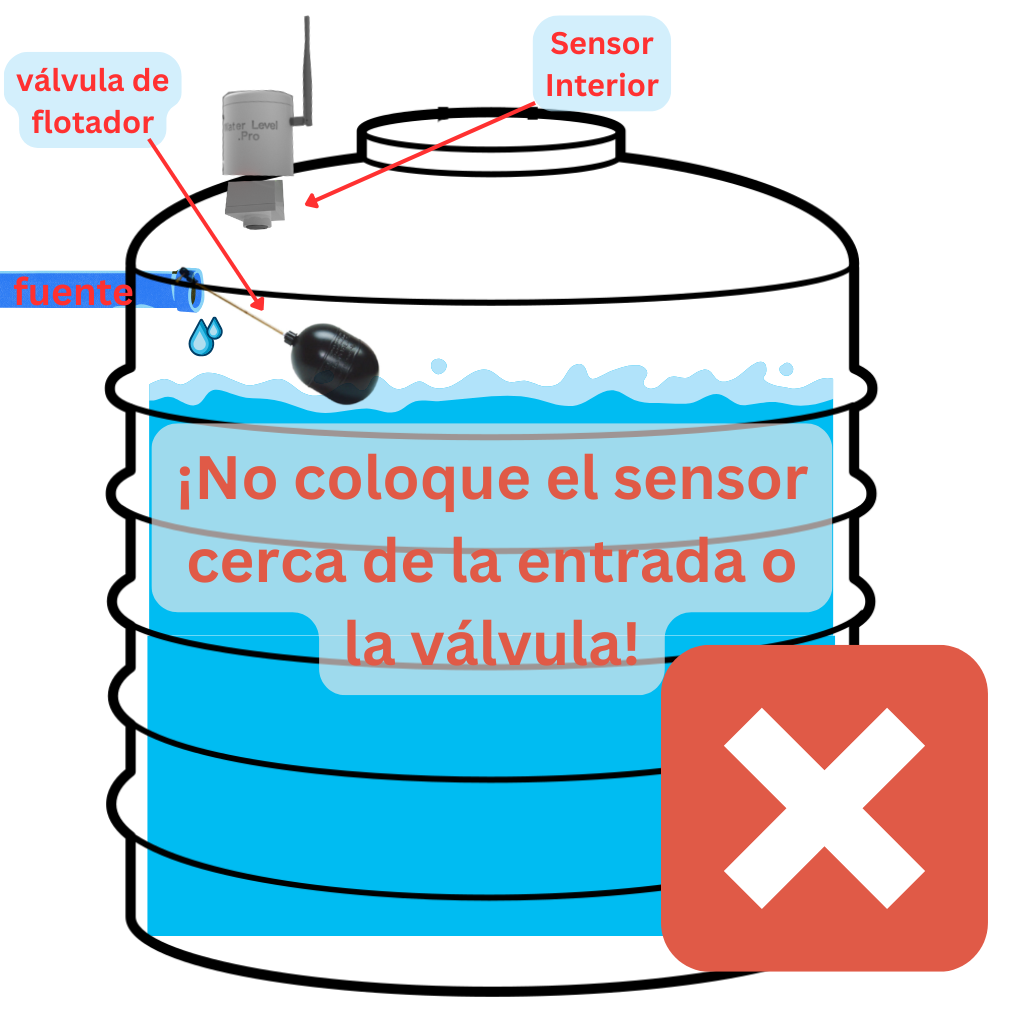

• Coloque el sensor del dispositivo lo más lejos posible de la entrada principal de agua del tinaco, sin acercarse demasiado a la pared interna del tinaco, para evitar mediciones erróneas al llenar el tinaco.

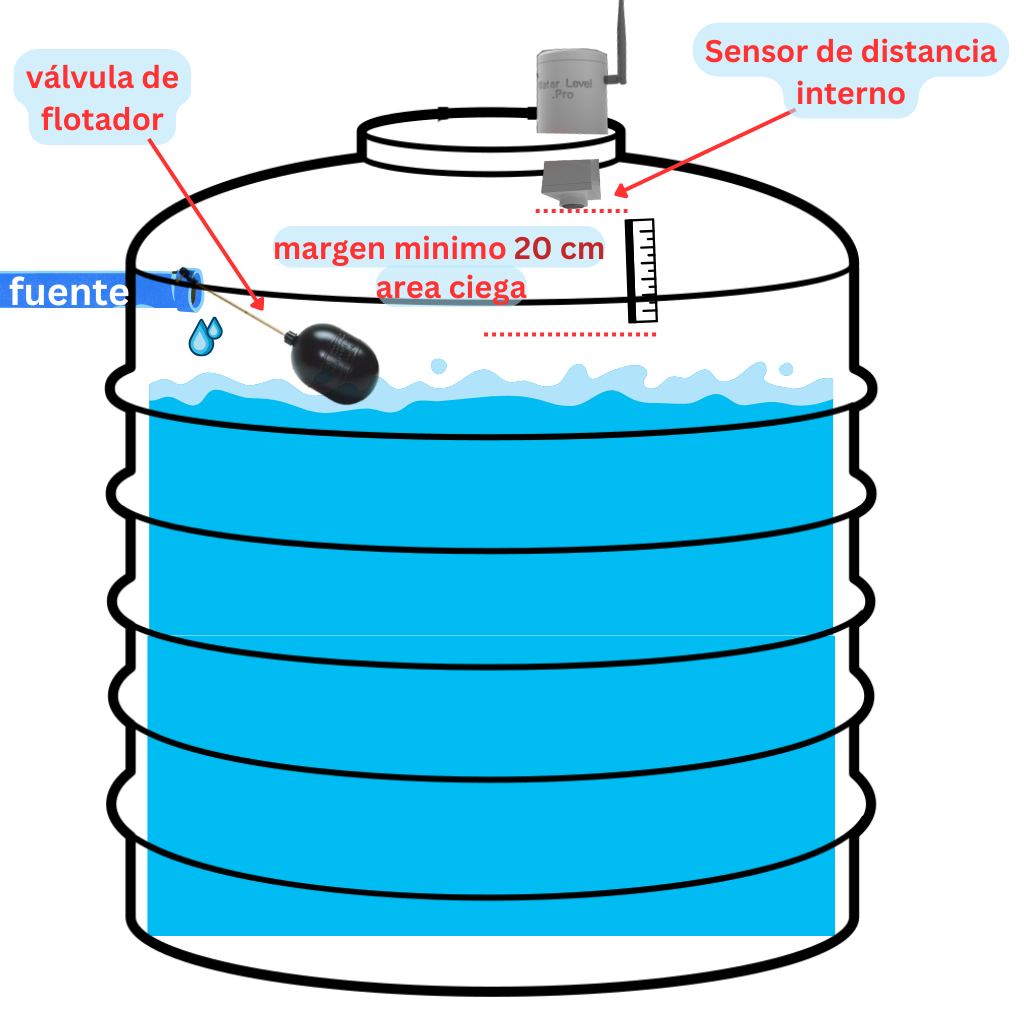

• Tenga en cuenta que el sensor interno que se coloca dentro del tinaco debe tener un margen mínimo de 20 centímetros (Sensor AJ-SR04M) desde su ubicación inferior hasta la distancia máxima que el agua en el tinaco puede alcanzar.



  Si el tinaco no puede conservar ese margen mínimo de distancia, se alcanzará el área ciega del sensor y se reportarán mediciones aleatorias erróneas. Use el Sensor RCWL-1670 si requiere un área ciega más pequeña (2 CM).

  La ubicación de la instalación puede variar dependiendo de la forma de su tinaco, cómo cierra la tapa y su resistencia a las condiciones locales. Por favor, elija un método de instalación que garantice que el dispositivo esté montado de forma segura y protegida. Dado que este es un dispositivo experimental, el usuario es responsable de garantizar una instalación adecuada y segura.

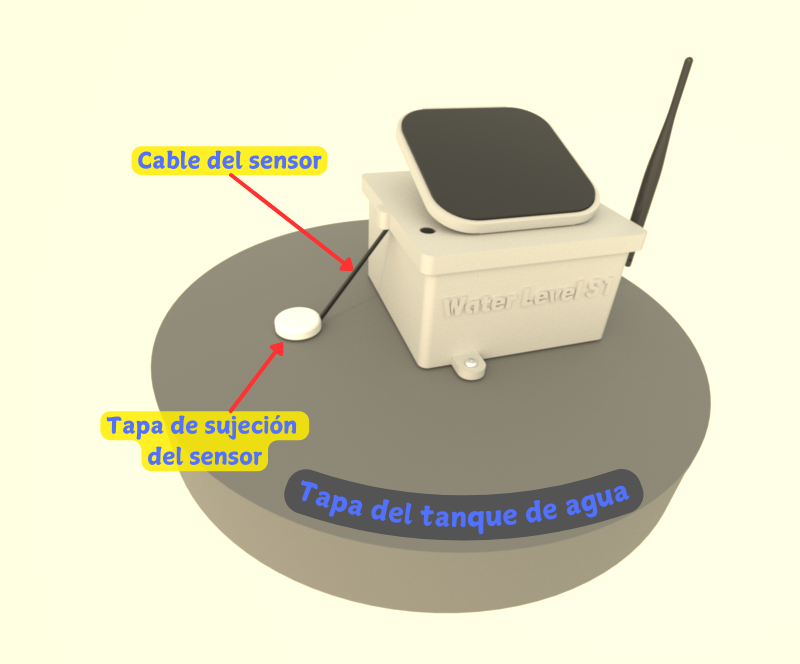

• Colocación de la Unidad de Control Superior.

  La unidad de control puede instalarse utilizando dos métodos principales, dependiendo de su configuración específica y preferencias. Por favor, asegúrese de que el método elegido proporcione un montaje seguro y estable para un rendimiento óptimo.

  Método de Montaje con Tornillos:


  • Localice los puntos de montaje designados en la unidad de control.
  • Use tornillos adecuados para fijar de forma segura la unidad a una superficie plana, como una pared o un panel resistente cerca del tanque de agua.
  • Asegúrese de que los tornillos estén apretados y la unidad esté firmemente fijada para evitar movimientos o desprendimientos con el tiempo.

  ---

  Método de Montaje en Tubería:

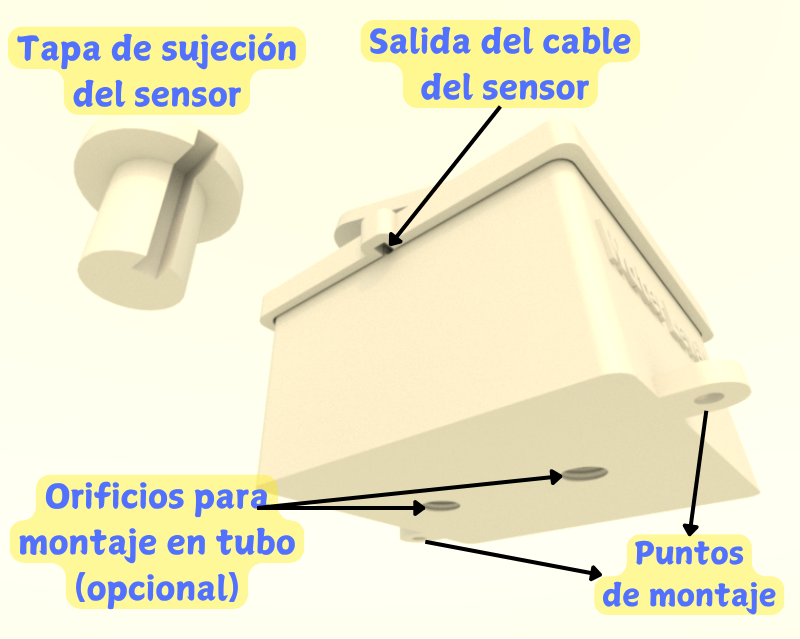

  • Este método es ideal para instalaciones sobre una tubería o estructura cilíndrica con un diámetro de aproximadamente 27 mm.

  • Use los tornillos, tuercas y accesorios de montaje incluidos con el modelo para fijar de manera segura la unidad de control a una tubería de aproximadamente 27 mm de diámetro.
  • Asegúrese de que la unidad esté bien sujeta y alineada correctamente para evitar desplazamientos o inclinaciones durante la operación.
  • Para la opción de montaje en tubería, inspeccione la calidad de los tornillos impresos en 3D, ya que podrían romperse dependiendo de la calidad de impresión, el material u otros factores.

  Independientemente del método de instalación, siempre verifique que la unidad de control esté montada en un lugar seguro, estable y bien protegido de condiciones ambientales adversas.

• Posicionamiento de la Unidad de Control para Energía Solar

  Si está utilizando energía solar para operar la unidad de control, es crucial posicionar el dispositivo para maximizar su exposición a la luz solar. Siga estas pautas para un rendimiento solar óptimo:

  • Orientación: Asegúrese de que el panel solar esté orientado hacia la dirección que reciba la mayor cantidad de luz solar durante el día. En la mayoría de las regiones, esto significa orientar el panel hacia el sur en el hemisferio norte o hacia el norte en el hemisferio sur.
  • Evitar Obstrucciones: Coloque la unidad de control en un área libre de sombras causadas por árboles, edificios u otros objetos que puedan bloquear la luz solar durante el día.
  • Mantenimiento Regular: Limpie el panel solar periódicamente con jabón suave y agua, evitando alcohol o productos químicos agresivos. Use un paño suave y enjuague bien para eliminar cualquier residuo de jabón, asegurando que el panel se mantenga eficiente y protegido.

• Montar el sensor interno AJ-SR04M

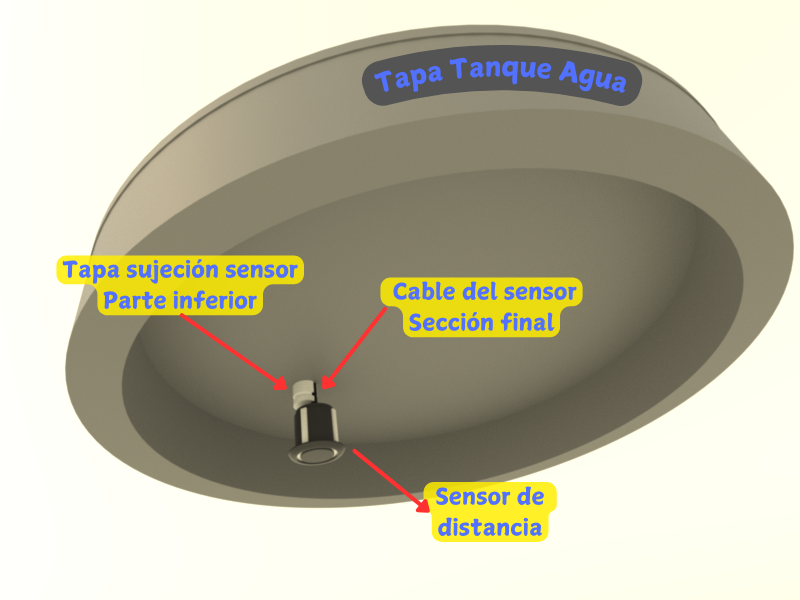

  • Perforar un agujero de 12 mm en la tapa del tinaco, con un taladro, lejos de la entrada de agua y de la pared.
  • Pasar el cable del sensor a través del agujero, orientando el sensor hacia el agua.

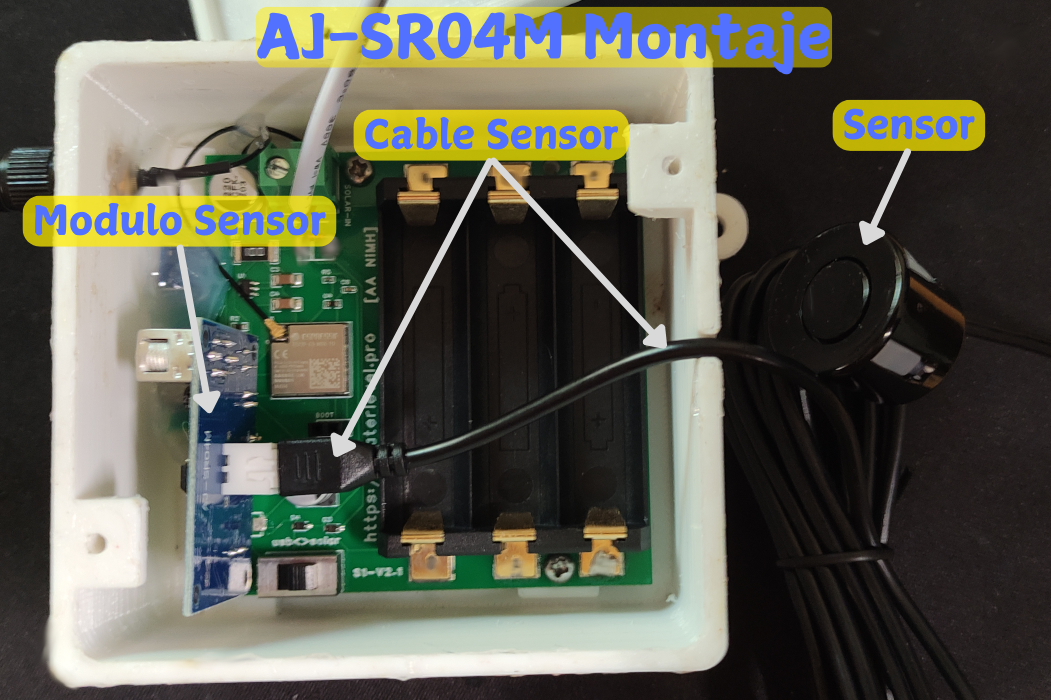

  • Abrir la tapa del S1 y conectar el cable del sensor al módulo interior.

  • Cerrar la tapa, sellándola ajustando sus tornillos para evitar la entrada de humedad y garantizar una salida adecuada del cable.

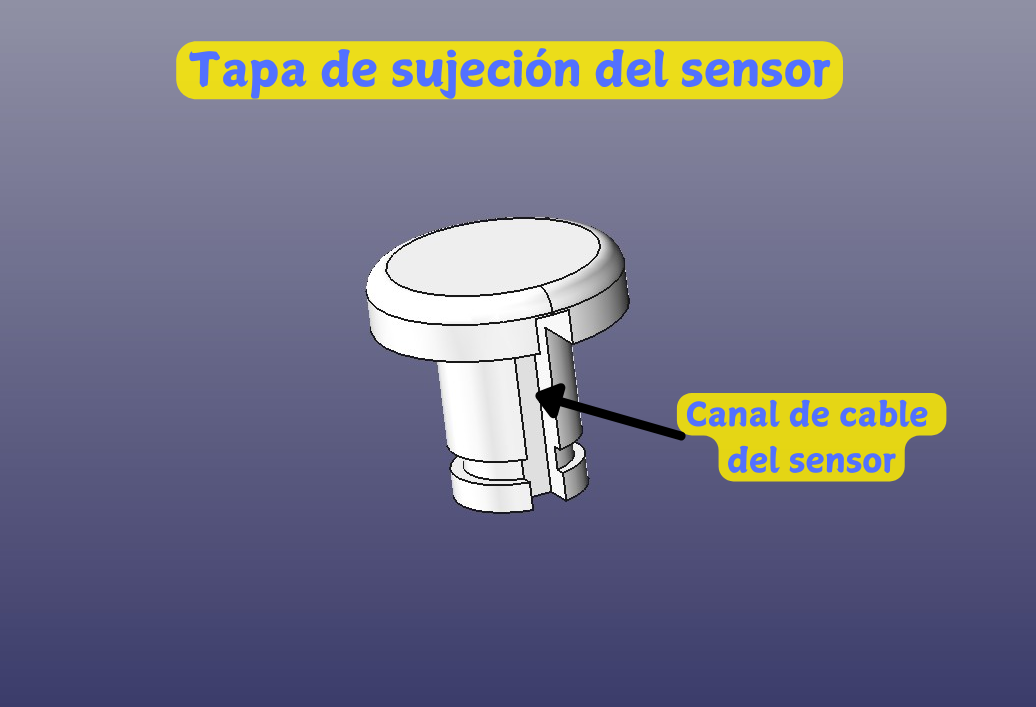

  • Fijar el sensor con la tapa de montaje proporcionada, apretándola cerca de la parte superior del tanque. Si es necesario, agrandar el agujero y usar silicona para un mejor sellado.

  • Asegurar el resto del cable del sensor para evitar movimientos y daños.

Para medir con precisión el nivel de agua en el tanque, debe configurar el dispositivo para reconocer el punto en el que el tanque se considera vacío. En resumen, esto asegura que el dispositivo calcule correctamente la capacidad total del tanque.

• 1) Iniciar sesión

  Inicie sesión en su cuenta de WaterLevel.Pro utilizando la misma dirección de correo electrónico proporcionada durante la configuración Wi-Fi del dispositivo. Asegúrese de que ambos correos electrónicos coincidan para una correcta sincronización de la cuenta.

• 2) Actualizar el "Nivel Vacío" en Configuración

  Después de iniciar sesión, encuentre su nuevo dispositivo en la lista "Mis Dispositivos". Abra la página de detalles del dispositivo y haga clic en el botón "Configuración del Dispositivo" en la parte inferior.

  En la configuración, ajuste el "Nivel Vacío" ingresando la distancia (en centímetros) desde el sensor interno hasta el fondo del tanque, representando el punto en el que considera que el tanque está vacío.

• 3) Actualizar el "Margen Superior" en Configuración

  La propiedad Margen Superior especifica el espacio no utilizado en la parte superior del tanque de agua. Normalmente, los tanques tienen al menos 20 cm de espacio vacío en la parte superior para evitar desbordamientos, controlados por una válvula de flotador o un mecanismo similar. Establecer este valor asegura lecturas más precisas, indicando cuándo el tanque está realmente al 100% de su capacidad.

  En la configuración, ajuste el Margen Superior para definir la distancia (en centímetros) desde el sensor hasta el nivel máximo de agua. Esto asegura que el sistema tenga en cuenta el espacio no utilizado en la parte superior del tanque, proporcionando mediciones más precisas de la capacidad total.

  ---

  Dependiendo del modelo del sensor, tendrá un area ciega donde no puede medir con precisión. Si el nivel de agua entra en esta área ciega, el sensor podría reportar mediciones aleatorias o poco confiables.

  • AJ-SR04M: El sensor AJ-SR04M tiene un área ciega de 20 cm, lo que significa que no puede medir distancias dentro de este rango. Para asegurar lecturas precisas, se requiere un Margen Superior de al menos 20 cm.
  • RCWL-1670: El sensor RCWL-1670 tiene un área ciega de 2 cm, lo que significa que no puede medir con precisión dentro de este rango. Para asegurar un funcionamiento adecuado, establezca un Margen Superior de al menos 2 cm.
